Hörmann 1-Kanal-Relais-Empfänger HER 1, 868 MHz

Beschreibung zu Hörmann 1-Kanal-Relais-Empfänger HER 1, 868 MHz

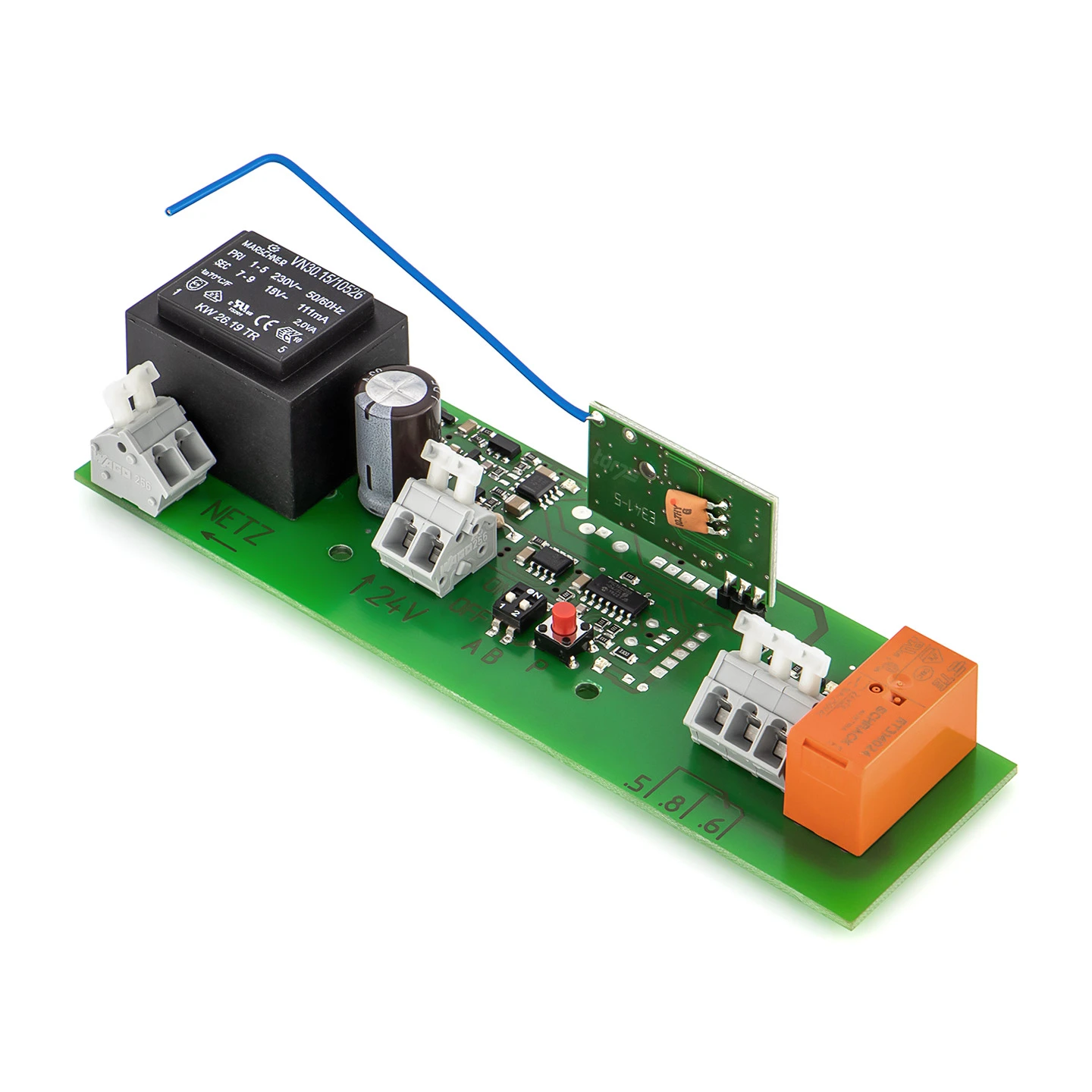

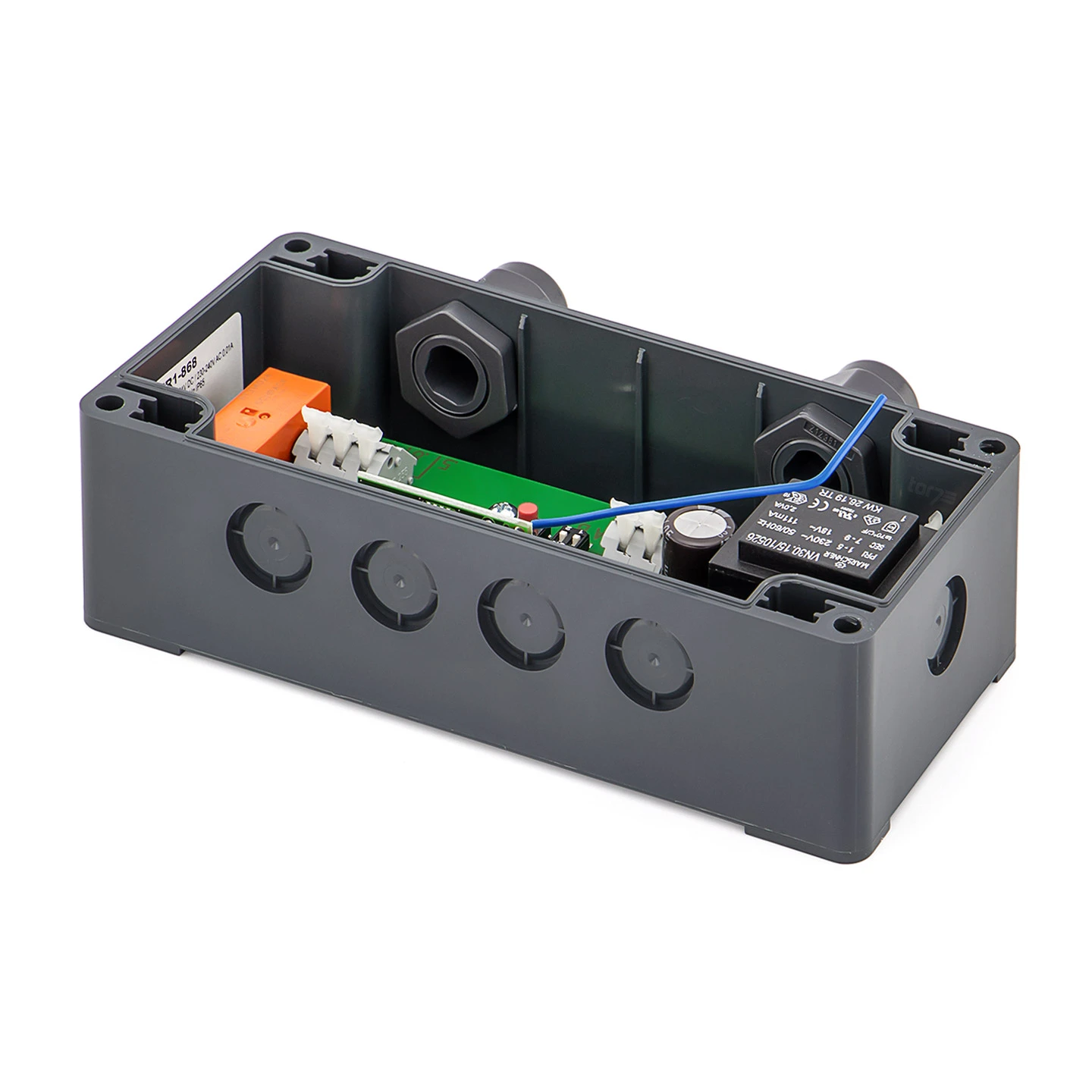

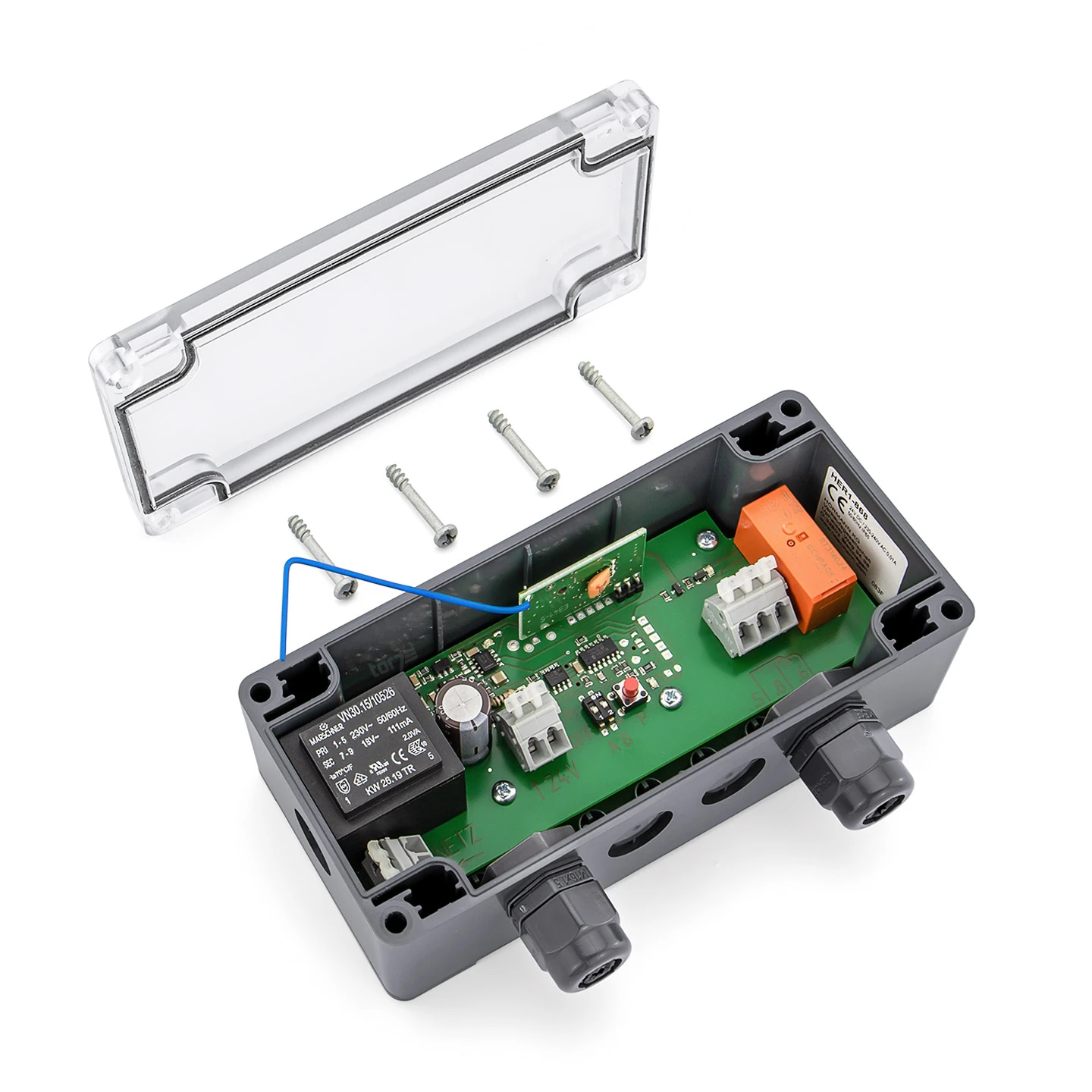

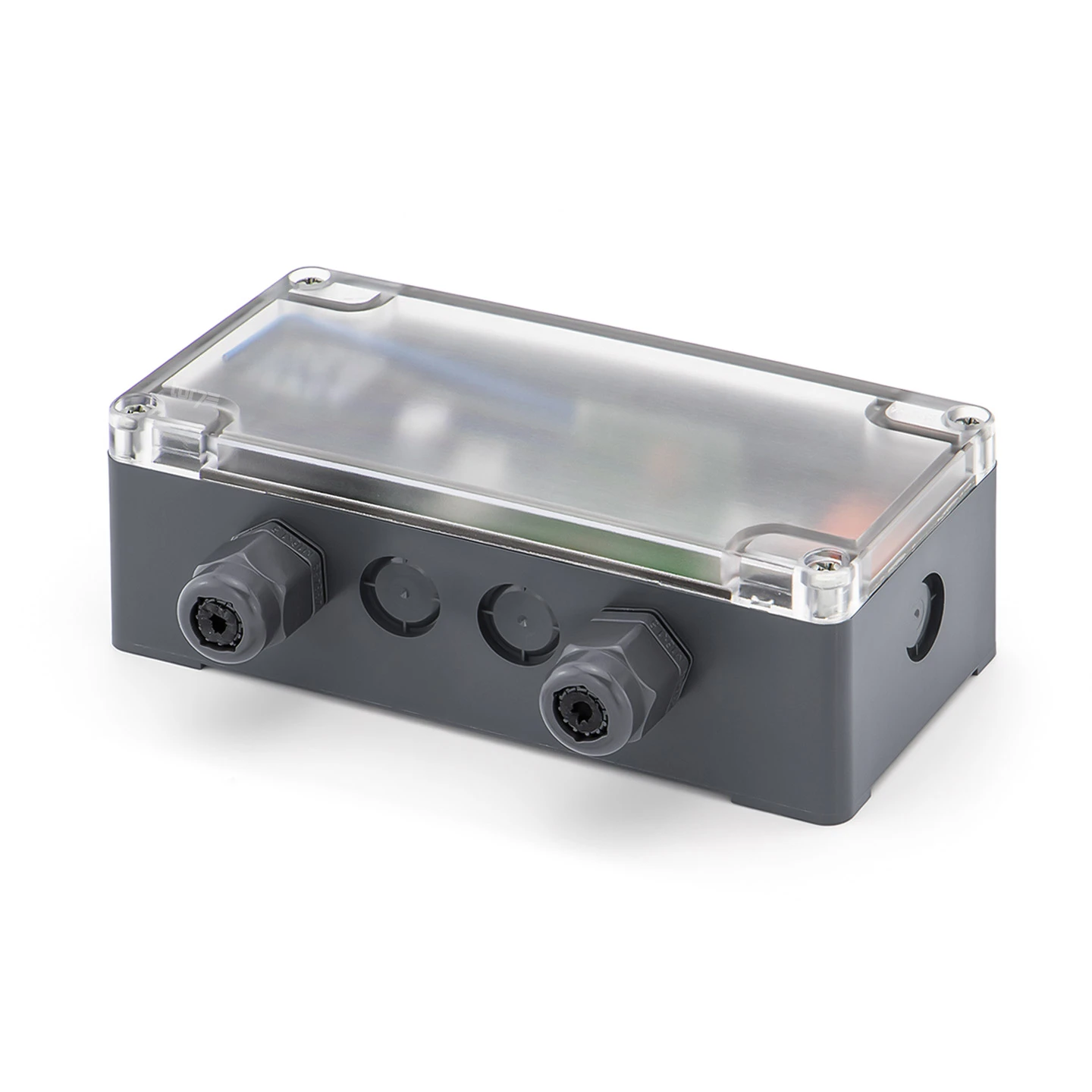

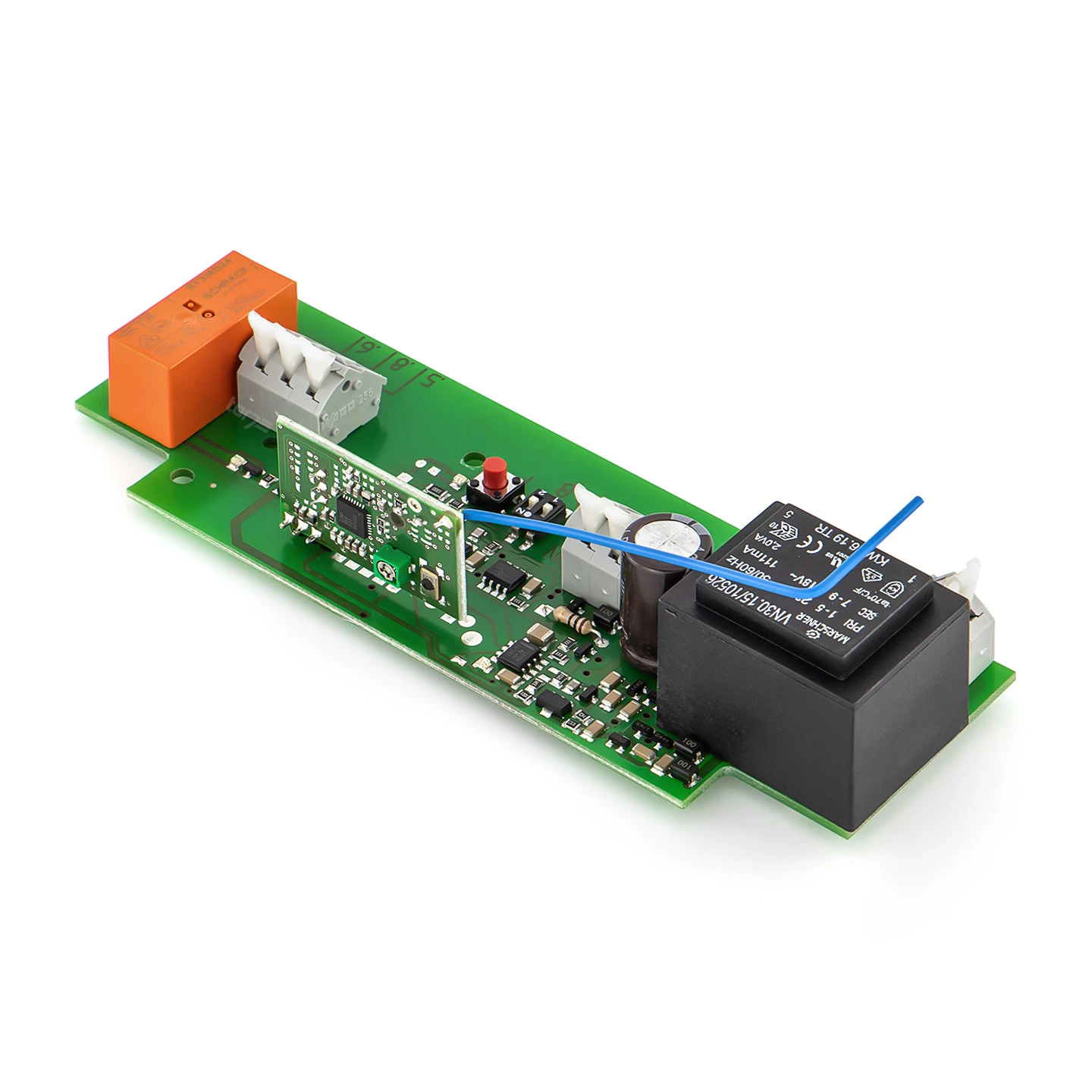

Der 1-Kanal-Relais-Empfänger HER 1, 868 MHz ist ein potentialfreier Hörmann Empfänger, der zur Ansteuerung von einem Torantrieb oder anderen elektrischen Geräten (Hofbeleuchtungen, Rolladensteuerungen, etc.) konzipiert wurde. Er besteht aus einer Hauptplatine, die in ein Kunststoffgehäuse eingefügt ist. Wegen der robusten Hülle wird der HER1 mit Schutzart IP 65 ausgezeichnet. Das bedeutet, dass er staubdicht und unempfindlich gegen mechanische Einwirkung ist. Auch Strahlwasser beeinträchtigt ihn in seiner Funktionsweise nicht. Über den Relais-Ausgang kann eine von vier Funktionen genutzt werden. Die erste davon ist der Impulsbetrieb. Dieser dient dem Öffnen und dem Schließen des Tores. Bei Nutzung der zweiten Funktion dient der HER 1 als Ein- und Ausschalter. Die dritte und vierte Funktion sind ein verlängerbares und verkürzbares 3-Minuten-Licht. Die Auswahl der Funktion erfolgt über die vorab gewählte Kombination von 2 DIL-Schaltern.

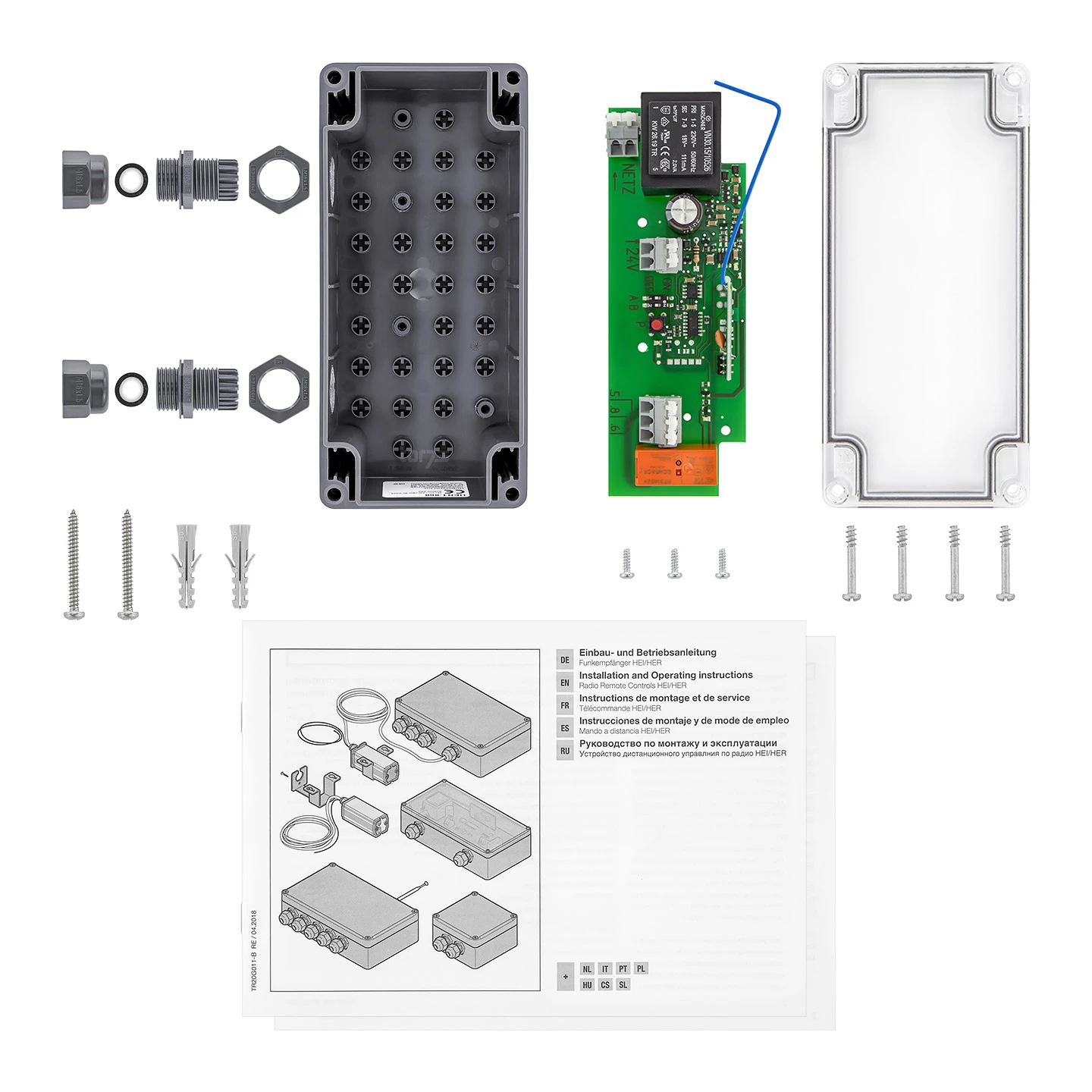

Lieferumfang

• 1 x Hörmann 1-Kanal-Relais-Empfänger HER 1, 868 MHz

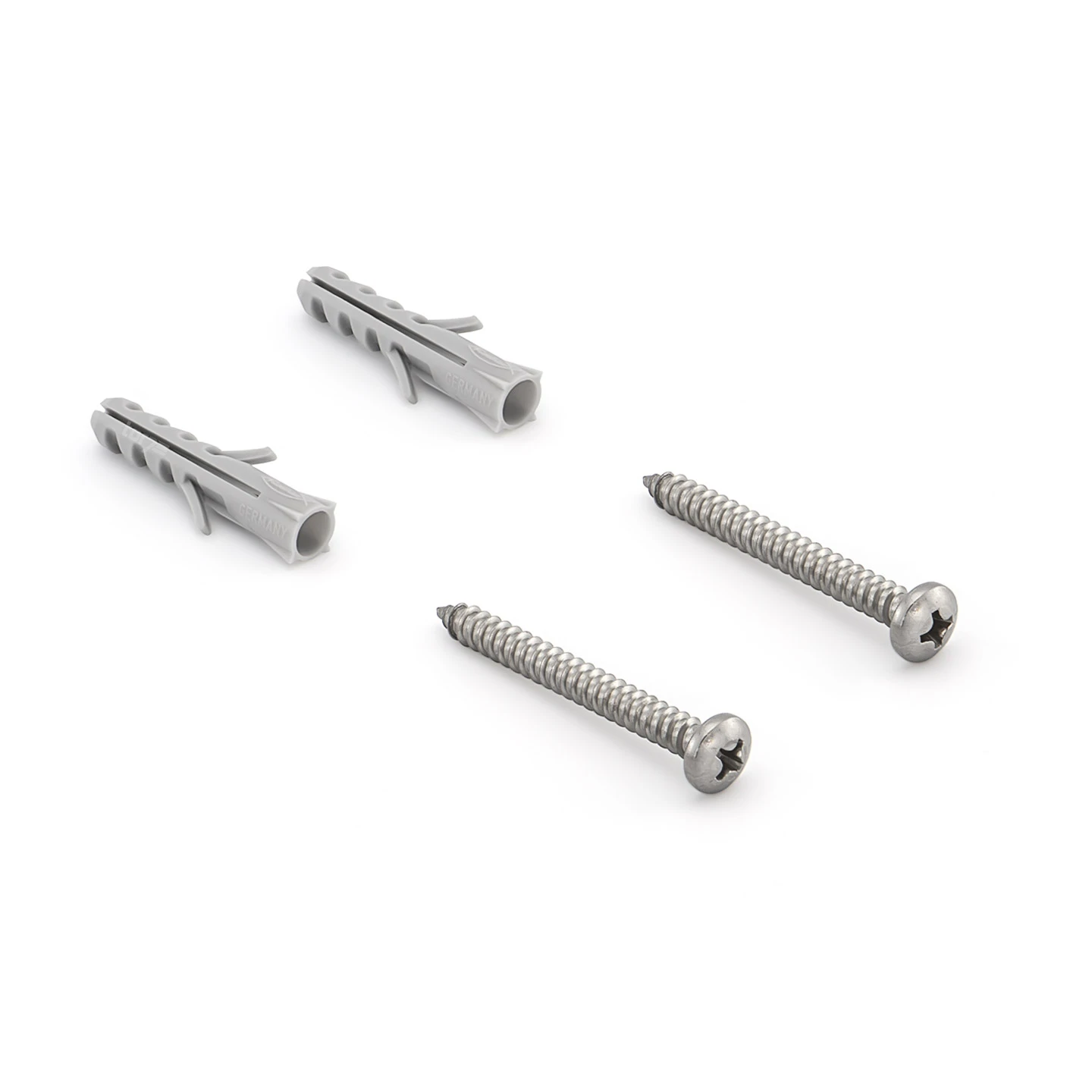

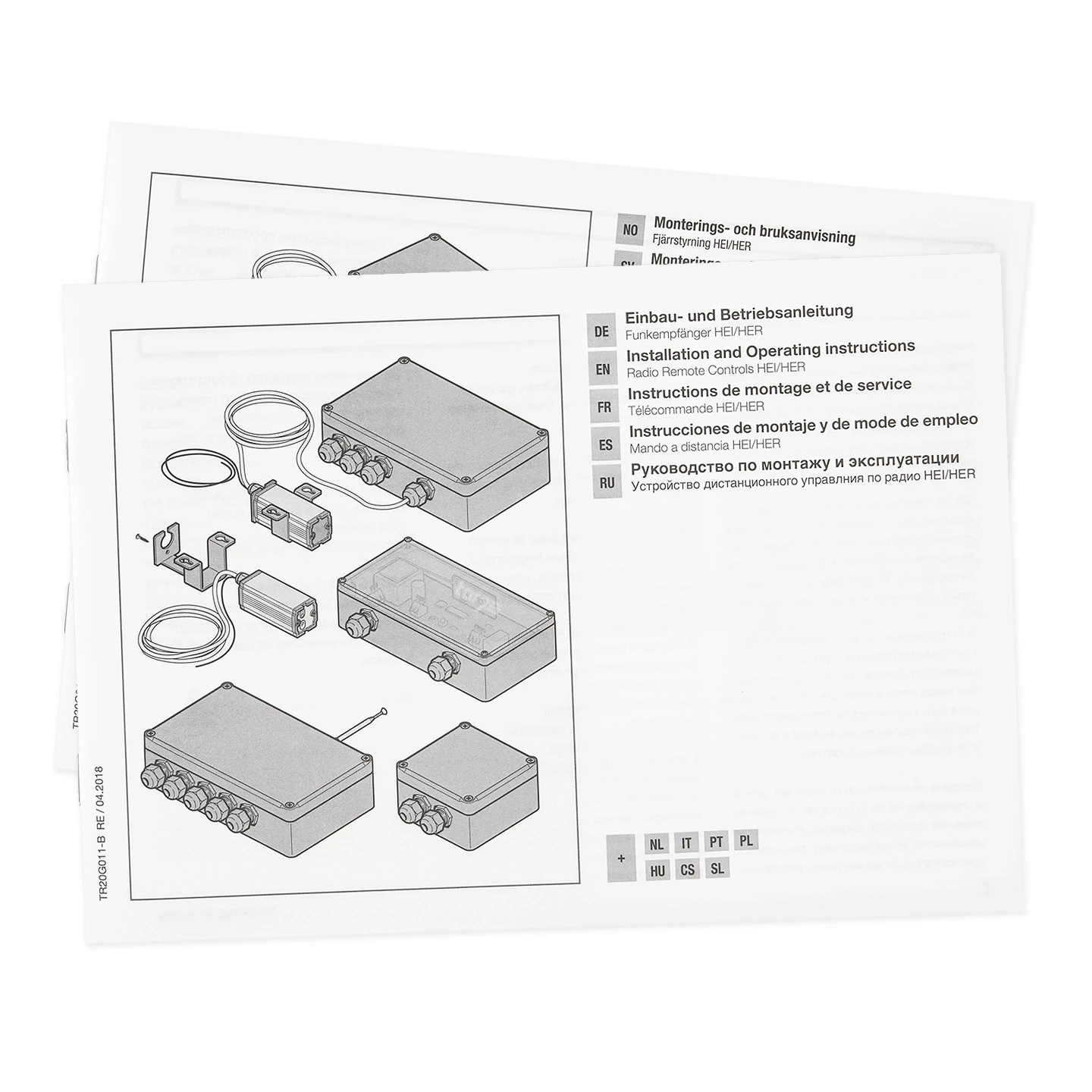

• Anleitung

Technische Daten

• Schutzart: IP65
• Frequenz: 868,3 MHz
• Funktionen: Ein/Aus, Impuls, 3-Minuten-Licht (Auswahl über DIL-Schalter)
• Gehäuse: separat, aus Kunststoff
• Ausgänge: 1 (potentialfreier Relais-Ausgang)
• Betriebsspannung: 24 V DC oder 230 – 240 V AC
• Anschlussleitung: keine enthalten, muss bauseits vorhanden sein
• Schaltleistung: 30 V DC / 2,5 A (ohmsche Last) 250 V AC / 500 W (ohmsche Last)

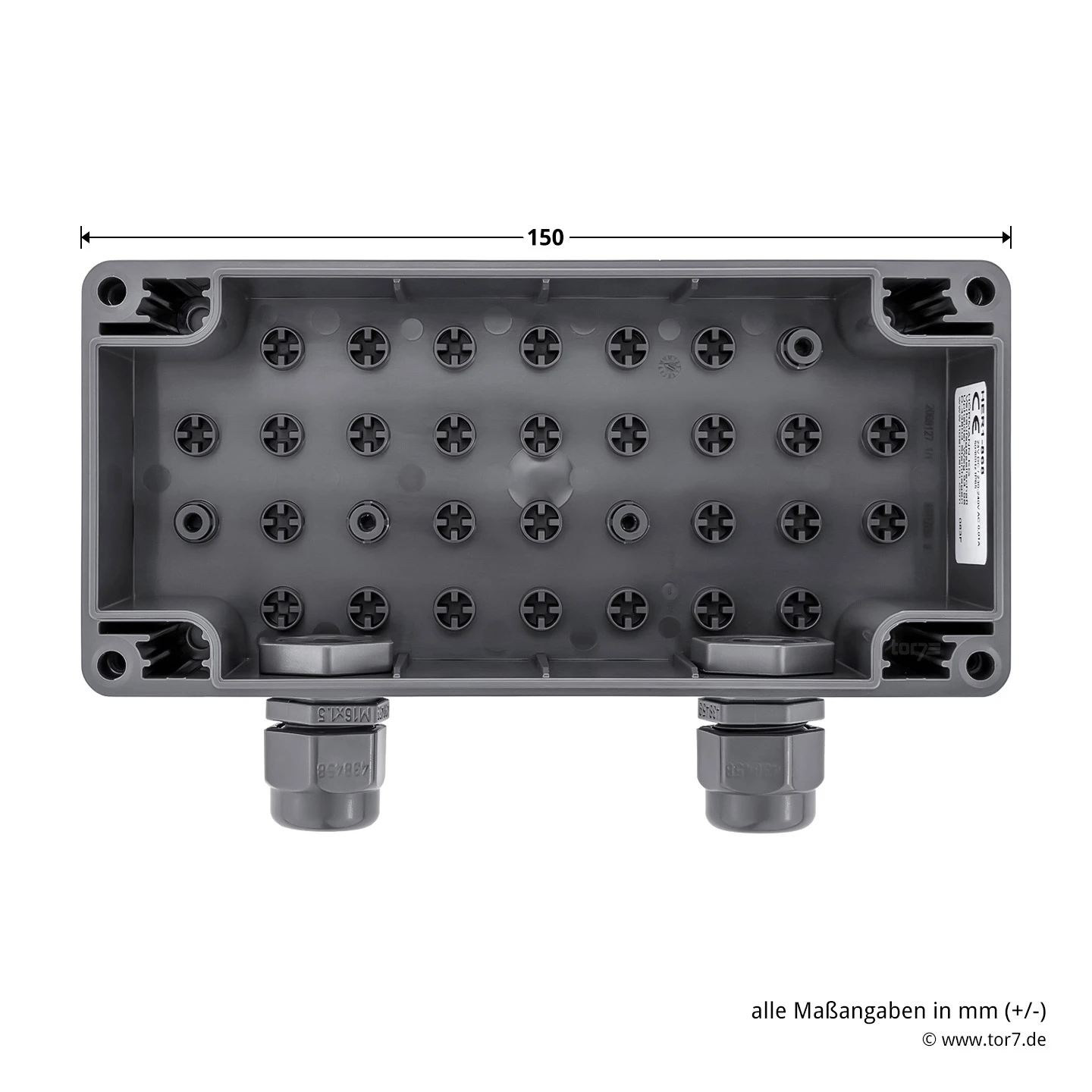

• Maße (BxHxT): 150 x 70 x 55 mm (ohne Verschraubung)

Kompatible Sender und Impulsgeber für den Empfänger HER 1, 868 MHz

Die Frequenz des 1-Kanal-Relais-Empfängers liegt bei 868,3 MHz. Das bedeutet auch, dass sich das Bauteil besonders gut für die Hörmann Handsender mit den BLAUEN Tasten eignet. Diese Handsender sind von Werk aus auf die Frequenz 868,3 MHz eingestellt. Aber auch alle weiteren Sender und Impulsgeber mit der Frequenz 868 MHz kommen für die Ansteuerung des HER 1 in Frage. Außerdem können alle Handsender, Funk-Codetaster, Funk-Fingerleser und Funk-Innentaster mit BiSecur-Technologie verwendet werden, da diese grundsätzlich abwärtskompatibel auf die ursprüngliche 868-MHz-Technologie sind.

Hörmann Handsender 868 MHz mit blauen Tasten:

• Hörmann Handsender HS 1, 868 MHz
• Hörmann Handsender HS 4, 868 MHz
• Hörmann Handsender HSM 4, 868 MHz
• Hörmann Handsender HSE 2, 868 MHz
• Hörmann Sicherungs-Handsender HSS 4, 868 MHz

Hörmann Handsender 868 MHz mit schwarzen Tasten:

• Hörmann Handsender HSP 4-C, 868 MHz
• Hörmann Handsender HSD 2, 868 MHz, in Alu- oder Chrom-Look
• Hörmann Handsender HSZ 1, 868 MHz
• Hörmann Handsender HSZ 2, 868 MHz

Weitere Hörmann Impulsgeber 868 MHz:

• Hörmann Funk-Codetaster FCT 3b, 868 MHz
• Hörmann Funk-Codetaster FCT 10b, 868 MHz
• Hörmann Funk-Fingerleser FFL 12, 868 MHz
• Hörmann Funk-Innentaster FIT 2, 868 MHz
• Hörmann 2-Kanal-Funk-Unterputzsender FUS 2, 868 MHz
• Hörmann 2-Kanal-Sender Unterputz HSU 2, 868 MHz

Schaltfunktionen des Empfängers HER 1

Der HER1 Empfänger verfügt über einen Relais-Ausgang, an dem eine der folgenden Funktionen genutzt werden kann.

1. Funktion „Fernsteuerung mit Impulsbetrieb“: Das Relais zieht für die Dauer des Sendeimpulses an. Anschließend fällt das Relais ab.
2. Funktion „Ein/Aus-Schaltung“: Beim ersten Sendeimpuls zieht das Relais an und fällt beim nächsten ab.
3. Funktion „Verlängerbares 3-Minuten-Licht“: Beim ersten Sendeimpuls zieht das Relais für mindestens 3 Minuten an. Wird innerhalb dieser Zeit ein erneuter Funkimpuls gegeben, so werden die 3 Minuten erneut gestartet.
4. Funktion „Verkürzbares 3-Minuten-Licht“: Beim ersten Sendeimpuls zieht das Relais für maximal 3 Minuten an. Wird innerhalb dieser Zeit ein erneuter Funkimpuls gegeben, so werden die 3 Minuten vorzeitig abgebrochen und das Relais fällt ab.

Hinweis:

Bei Spannungsversorgung über Hörmann Garagentorantriebe der „Serie 2“ ist die Anschlussklemme ASK 4 (Artikel 638372, auf Anfrage erhältlich) erforderlich.

Ein Empfänger ist ein praktisches Gerät, über das Sie mit einem Handsender Garagentore, Beleuchtungen und Rollläden aktivieren können. Im Sortiment der Firma Hörmann finden Sie viele hochwertige Bauteile wie den 1-Kanal-Relais-Empfänger HER1, 868,3 MHz. Wie die meisten Geräte von Hörmann funktioniert dieser Empfänger mit der Frequenz 868,3 MHz. Ihr Vorteil besteht in ihrer Unempfindlichkeit gegen äußere Einflüsse. Schwächere Signale werden von Beton, Sendemasten oder Stromleitungen häufig negativ beeinflusst. Das Signal wird dann vom Empfänger mitunter nicht mehr erkannt. Der HER1 verfügt über einen potentialfreien Relais-Ausgang. Potentialfrei bedeutet, dass keine Spannung anliegt. Leitungen für den Anschluss mit dem Motorantrieb sind nicht im Lieferumfang enthalten. Sie müssen bereits vorhanden sein oder zusätzlich erworben werden. Der Empfänger arbeitet bei einer Betriebsspannung von 24 V Gleichstrom oder 230–240 V Wechselstrom. Seine Schaltleistung ist ein weiteres Qualitätsmerkmal. Sie liegt bei 30 V Gleichstrom und 2,5 A (Ohmsche Last) bzw. 250 V Wechselstrom und 500 W (Ohmsche Last).

EAN: 4005954003028
