Hörmann 4-Kanal-Relais-Empfänger HER 4, 40 MHz

Beschreibung zu Hörmann 4-Kanal-Relais-Empfänger HER 4, 40 MHz

Der 4-Kanal-Relais-Empfänger HER 4, 40 MHz von der Firma Hörmann ist ein Empfänger für Torantriebe von Hörmann oder auch anderen Herstellern. Durch die Funktionsweise mit Impuls wird von der Fernbedienung aus ein Befehl an den Empfänger zum Öffnen oder Schließen eines Tores erteilt. Aber auch das Einschalten und Ausschalten eines elektrischen Verbrauchers oder die Aktivierung von einem verlängerbaren oder verkürzbaren 3-Minuten-Licht sind möglich.

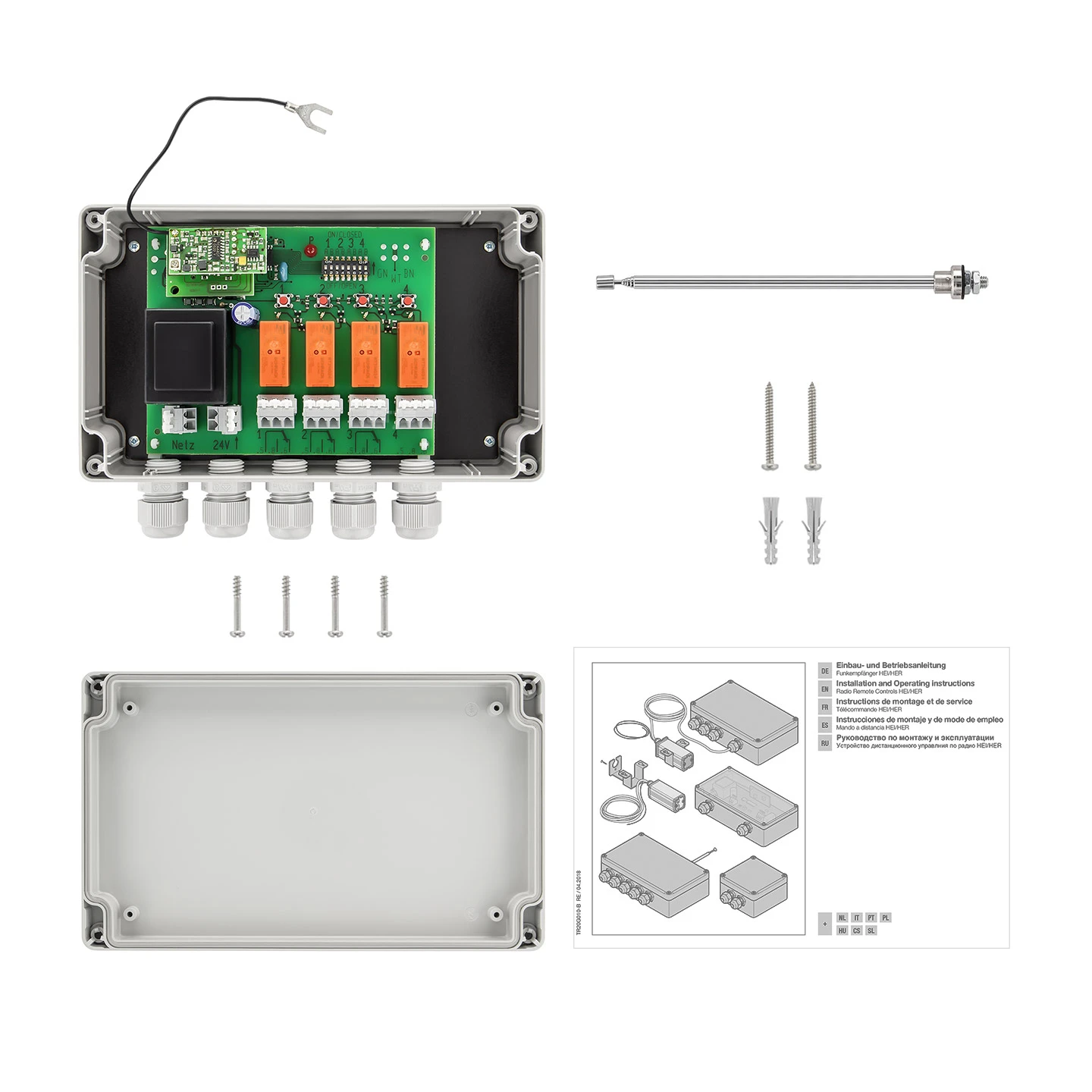

Lieferumfang

• 1 x Hörmann 4-Kanal-Relais-Empfänger HER 4, 40 MHz
• Anleitung

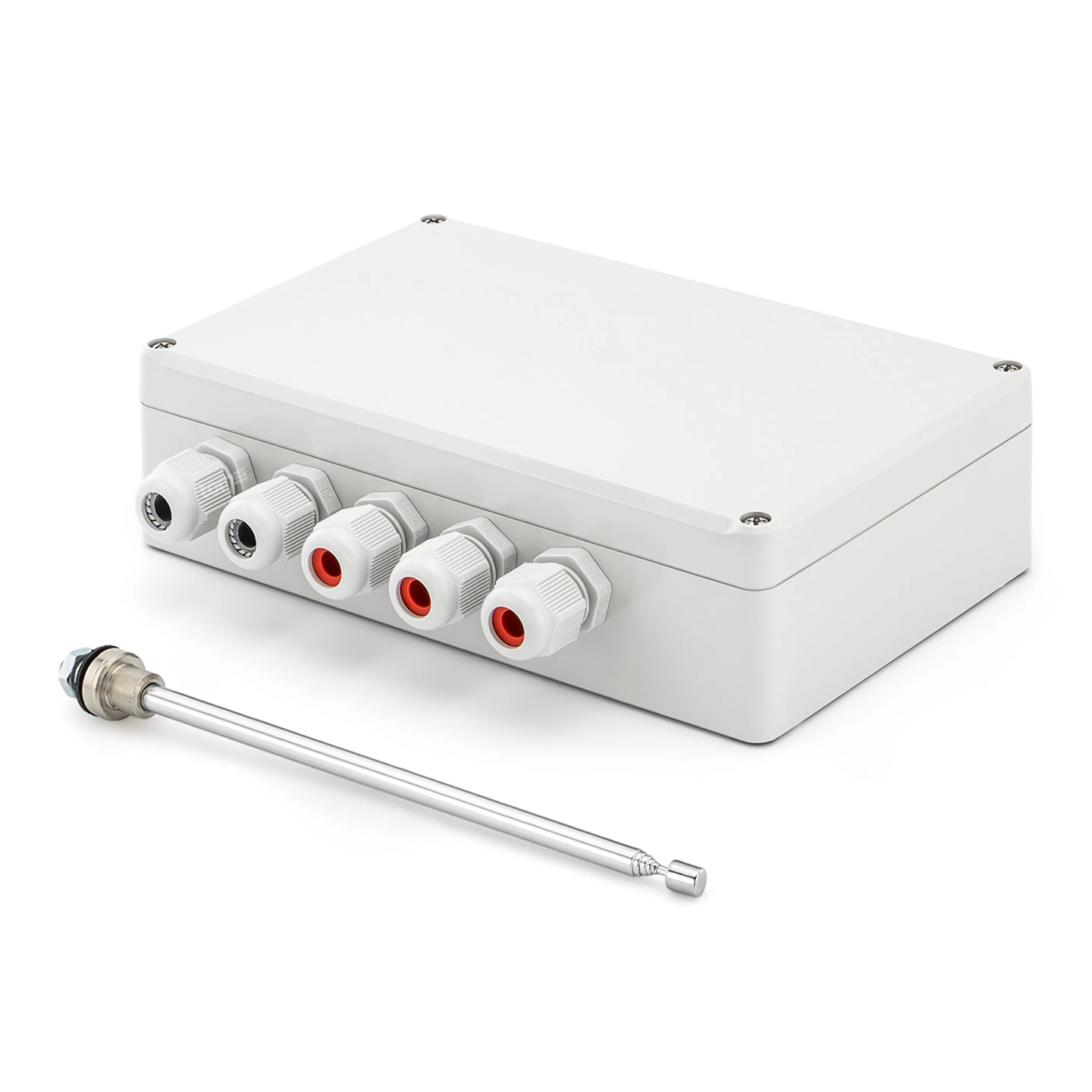

Der Empfänger mit 40 MHz hat eine gute Reichweite und kann mit Hörmann Handsendern mit GRAUEN Tasten angesteuert werden. So kann zum Beispiel aus dem Auto heraus bequem aus der Entfernung geschaltet werden, ohne auszusteigen. Dieser Empfänger ist in zwei verschiedenen Betriebsarten erhältlich: als 24-Volt-Gleichstrom-Gerät mit einer Schaltleistung von 30 Volt Gleichstrom und 2,5 A ohmsche Last und als 250-Volt-Wechselstromgerät mit 250 Volt Wechselstrom Schaltleistung bzw. 500 W ohmscher Last. Durch ein stabiles Gehäuse aus Kunststoff ist das Gerät auch für den Gebrauch in feuchten oder staubigen Bereichen geeignet und zudem sicher vor Berührung durch Menschen oder Tiere. Es hat den International Protection Code IP 65 erhalten. Der Empfänger mit Gehäuse ist daher als staubdicht ausgewiesen sowie geschützt vor Strahlwasser aus einer Düse aus beliebigem Winkel. Er ist darüber hinaus vollständig gegen Berührungen geschützt.

Technische Daten

• für Hörmann Torantriebe und Fremdfabrikate
• zur Ansteuerung von bis zu 4 Verbrauchern

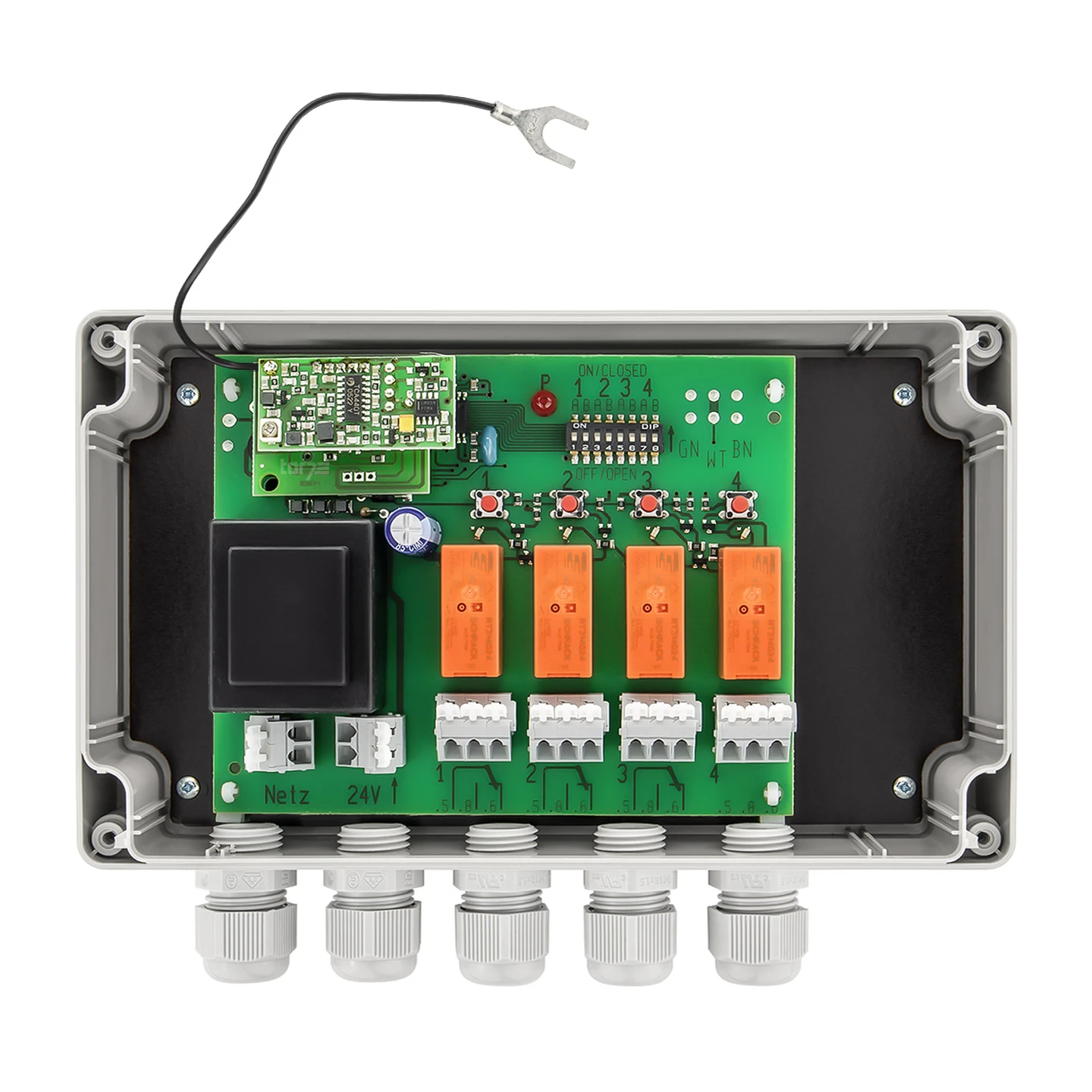

• 4 potenzialfreie Relaisausgänge

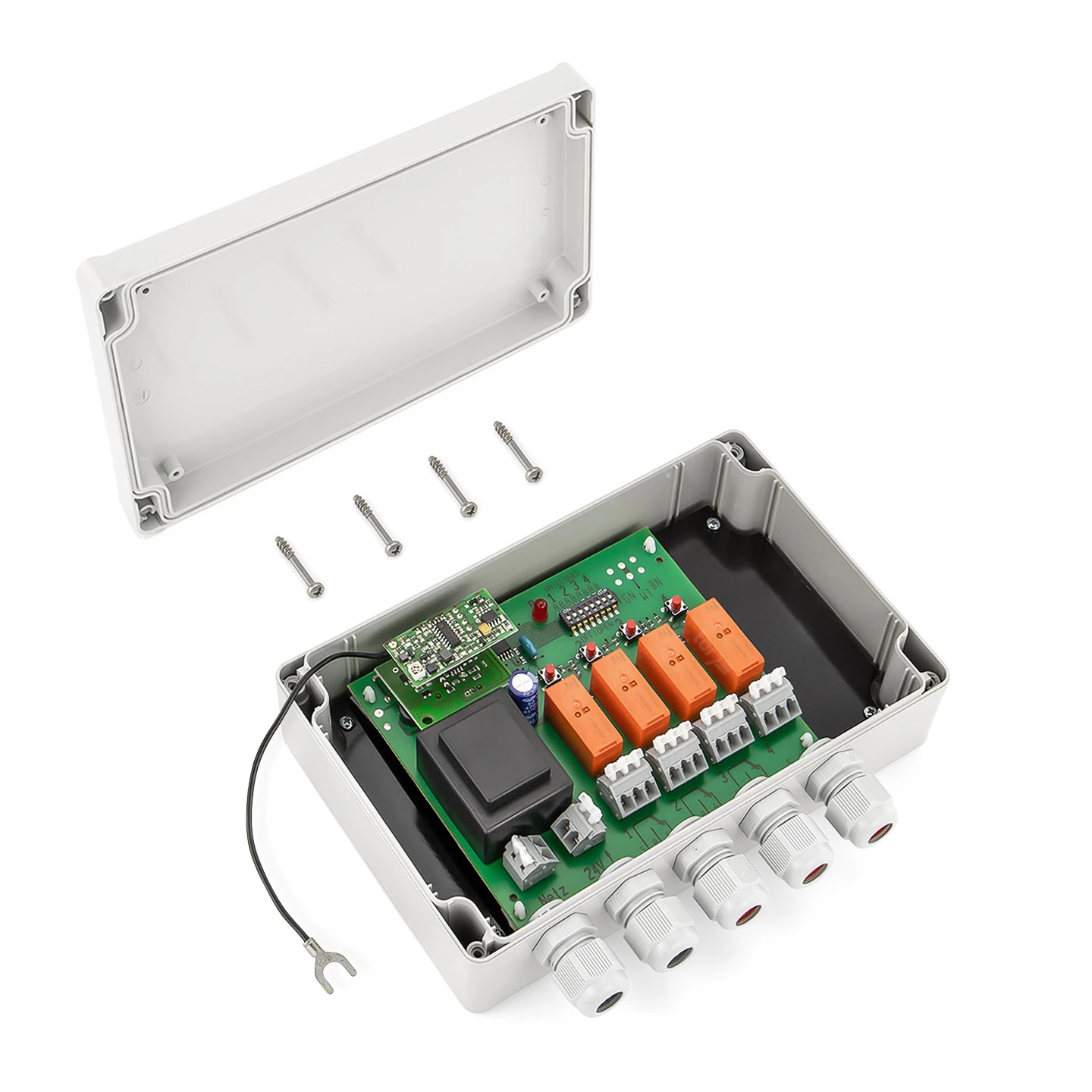

• im stabilen Kunststoffgehäuse, ohne Anschlussleitung
• Schutzart: IP 65
• Betriebsspannung: 24 V DC oder 230 – 240 V AC
• Schaltleistung: 30 V DC / 2,5 A (ohmsche Last), 250 V AC / 500 W (ohmsche Last)
• Funkfrequenz: 40 MHz
• 4 Funktionen: Ein/Aus, Impuls, 3-Minuten-Licht verkürzbar und verlängerbar (Auswahl über DIL-Schalter)
• Maße: 20 x 15 x 6 cm

Die Frequenz des 4-Kanal-Relais-Empfängers liegt bei 40 MHz. Das bedeutet, dass sich der Empfänger besonders gut für die Steuerung mit einem Hörmann Handsender mit den GRAUEN Tasten eignet. Diese Handsender sind von Werk aus auf die Frequenz 40 MHz eingestellt.

Geeignete Hörmann Sender für den HER 4, 40 MHz:

• Hörmann Handsender HS 4, 40 MHz
• Hörmann Handsender HSE 2, 40 MHz
• Hörmann Handsender HSM 4, 40 MHz
• Hörmann Funk-Codetaster FCT 10, 40 MHz

Neben dem Betrieb als Empfänger für Torantriebe kann der 4-Kanal-Empfänger HER 4 mit 40 MHz auch zur Ansteuerung von bis zu vier Verbrauchern verwendet werden, da er mit vier potenzialfreien Relaisausgängen ausgestattet ist. Besonders interessant ist die Verwendbarkeit mit Fremdfabrikaten, die nicht zur Rubrik von Hörmann gehören. Der Empfänger kann also ebenso zur Zusatzausstattung eines anderen Antriebes verwendet werden.

Schaltfunktionen des Empfängers HER 4 (Vorauswahl über DIL-Schalter)

Der HER4 Empfänger verfügt über 4 Relais-Ausgänge, an denen jeweils eine der folgenden Funktionen genutzt werden kann.

1. Funktion „Fernsteuerung mit Impulsbetrieb“: Das Relais zieht für die Dauer des Sendeimpulses an. Anschließend fällt das Relais ab.
2. Funktion „Ein/Aus-Schaltung“: Beim ersten Sendeimpuls zieht das Relais an und fällt beim nächsten ab.
3. Funktion „Verlängerbares 3-Minuten-Licht“: Beim ersten Sendeimpuls zieht das Relais für mindestens 3 Minuten an. Wird innerhalb dieser Zeit ein erneuter Funkimpuls gegeben, so werden die 3 Minuten erneut gestartet.
4. Funktion „Verkürzbares 3-Minuten-Licht“: Beim ersten Sendeimpuls zieht das Relais für maximal 3 Minuten an. Wird innerhalb dieser Zeit ein erneuter Funkimpuls gegeben, so werden die 3 Minuten vorzeitig abgebrochen und das Relais fällt ab.

EAN: 4005954805554
