Hörmann Adapterplatine SKS Für STA 400

Beschreibung zu Hörmann Adapterplatine SKS für STA 400

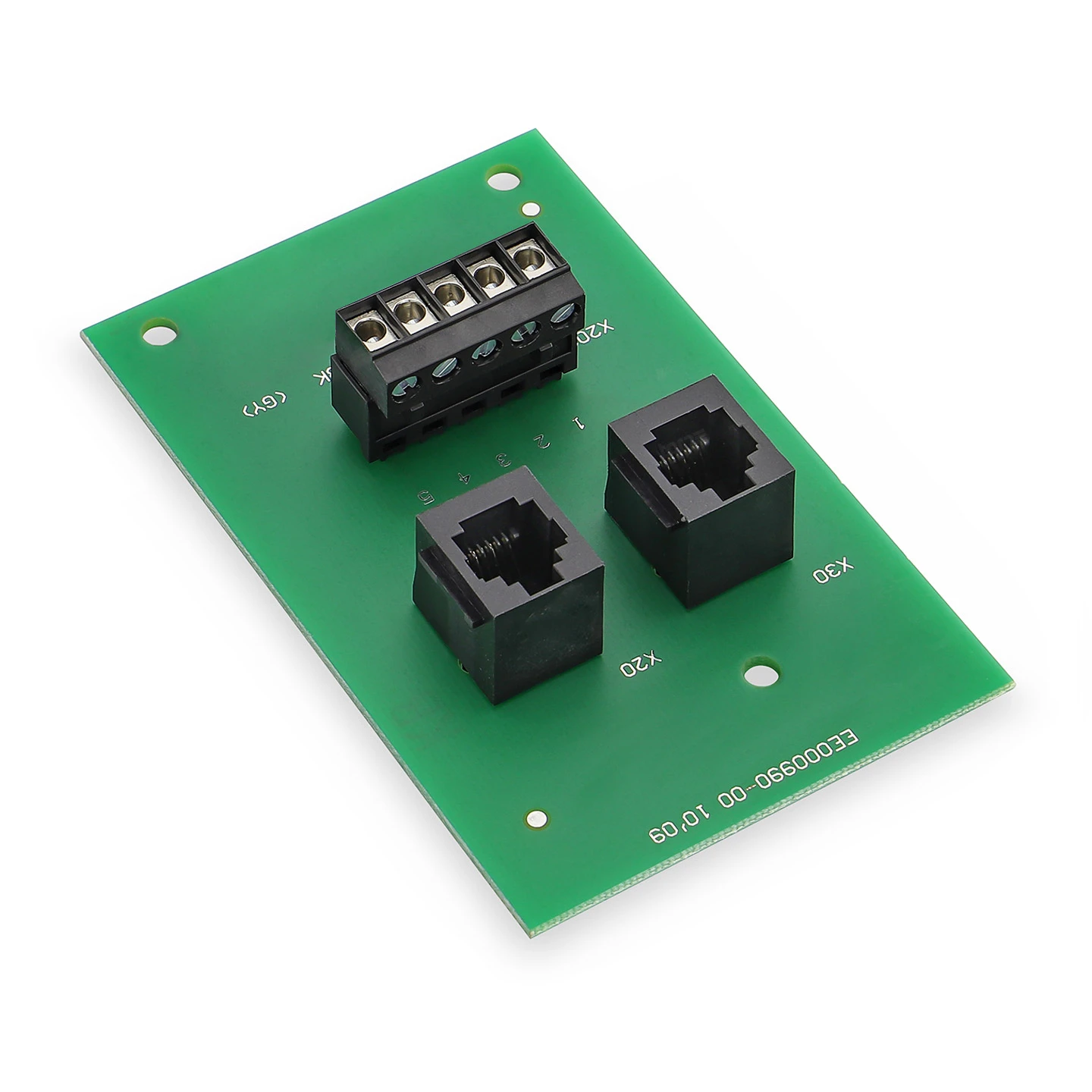

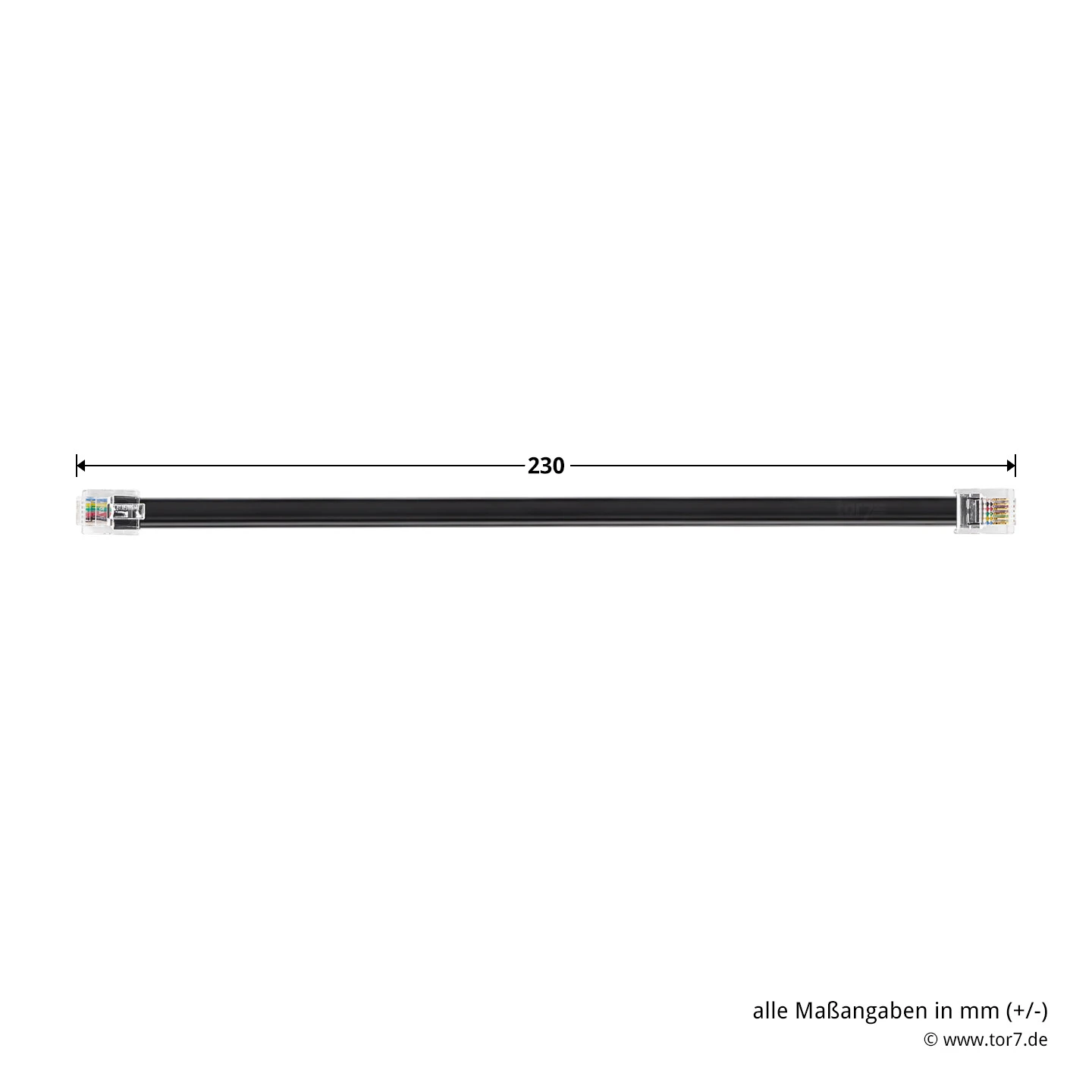

Die Adapterplatine ermöglicht den Einbau einer Anschlusseinheit SKS Schließkantensicherung an ein Hörmann STA 400 Industrie-Schiebetorantrieb. Hierfür wird die Platine über zwei Systemkabel in den entsprechenden Anschlüssen X20 u. X30 auf Steuerung verbunden. Auf der anderen Seite wird die eigentliche Schließkantensicherung über die Steckerleiste X200 angeschlossen. Da die Sicherheitseinrichtung nur mit der Adapterplatine SKS funktioniert, sollte diese Platine bei einem Defekt möglichst zeitnah ersetzt werden.

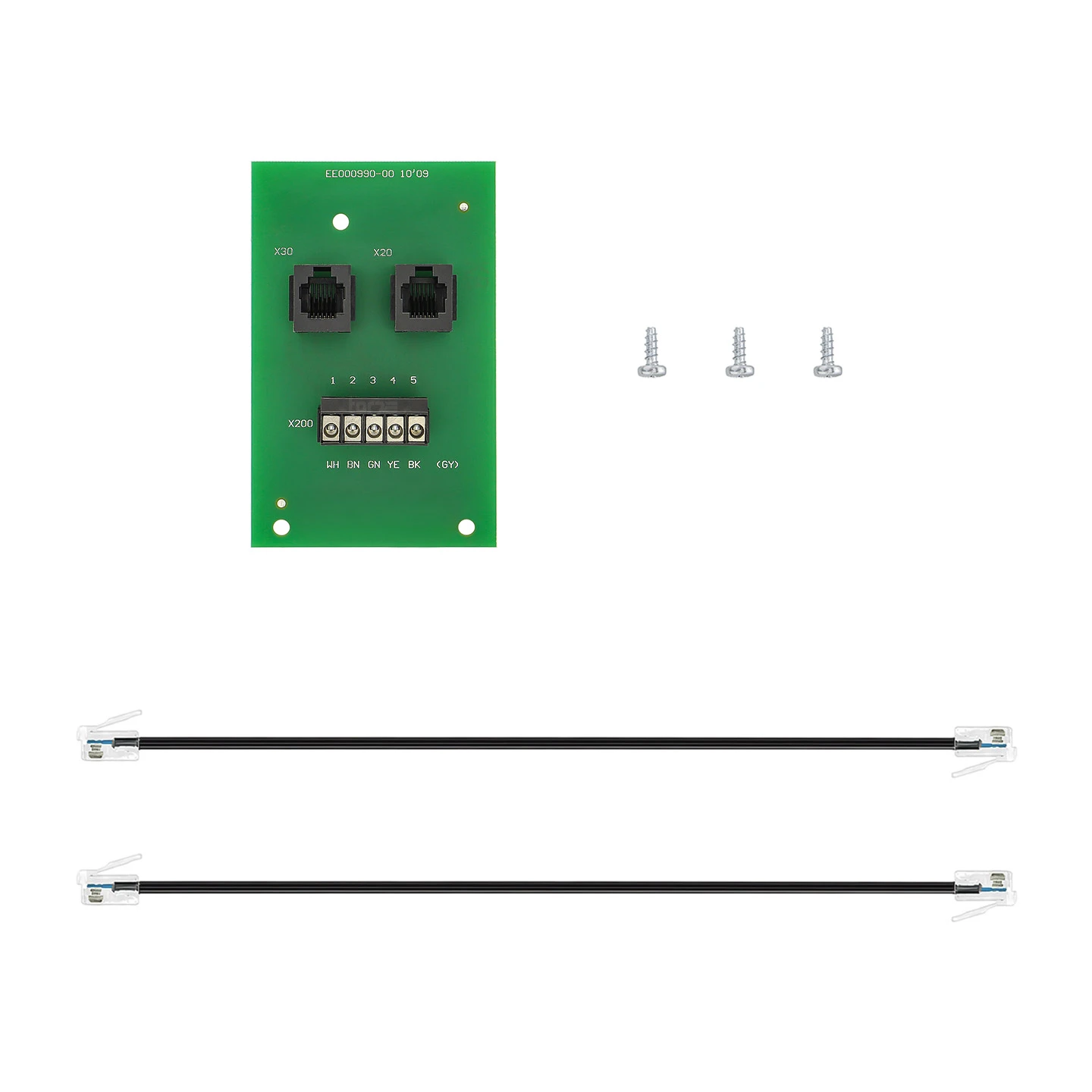

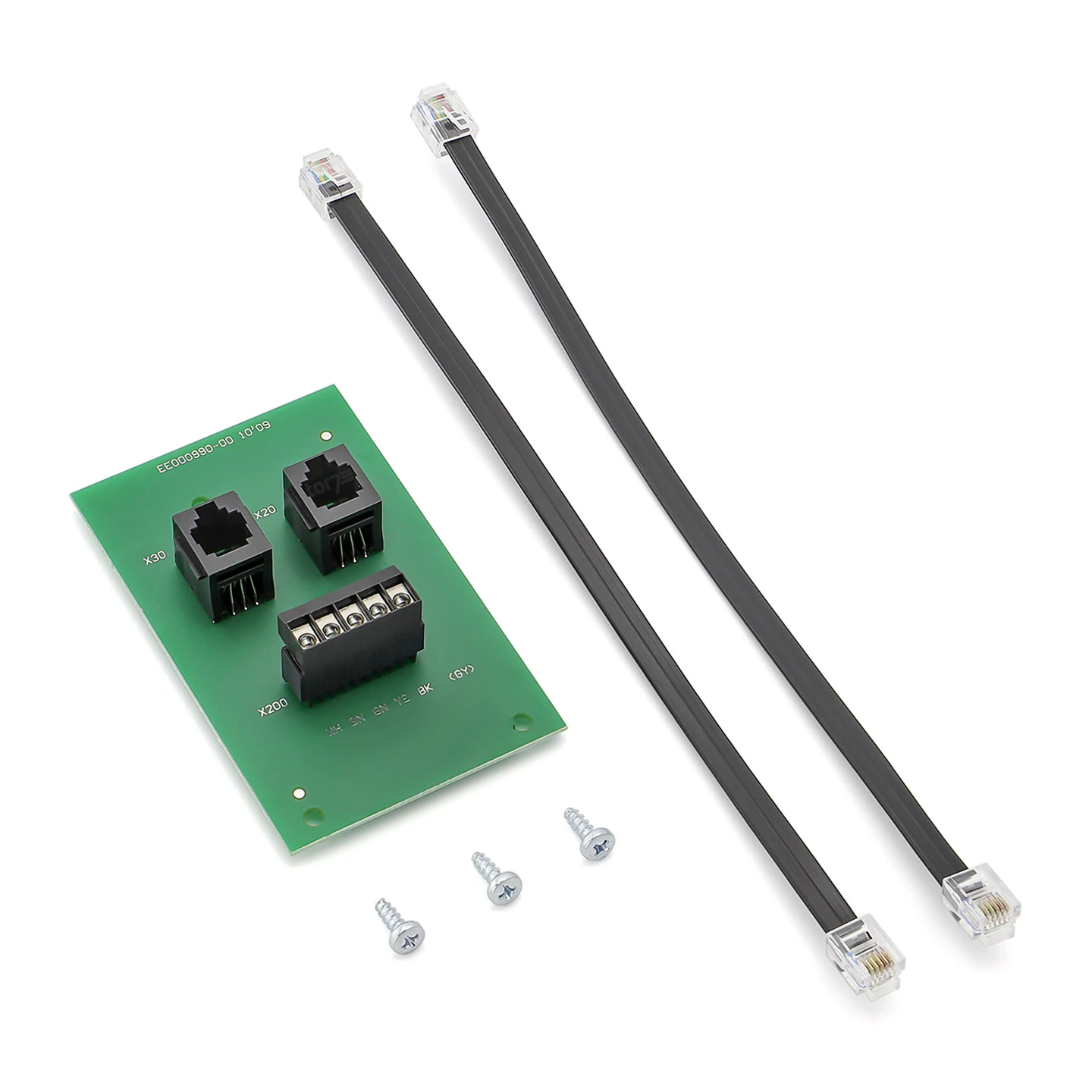

Lieferumfang

• 1 x Adpaterplatine SKS für STA 400

Eine Schließkantensicherung dient bei automatisch betriebenen Schiebetoren dazu, das Tor im Falle einer Kollision anzuhalten und in die Gegenrichtung zurückzufahren. Damit soll der Aufprall durch die Außenkante des Tores abgemildert und das Verletzungsrisiko deutlich reduziert werden. Meist handelt es sich hierbei um eine innerhalb eines Gummi-Hohlprofils befindliche Lichtschranke oder auch um eine Sicherheitskontaktleiste, die an den Außenkanten des Tores angebracht wird. Der Einbau einer solchen Sicherheitseinrichtung ist vor allem bei Industrie-Schiebetoren mit starken Torantrieben wie dem Hörmann STA 400 zwingend empfohlen und teilweise auch vorgeschrieben.

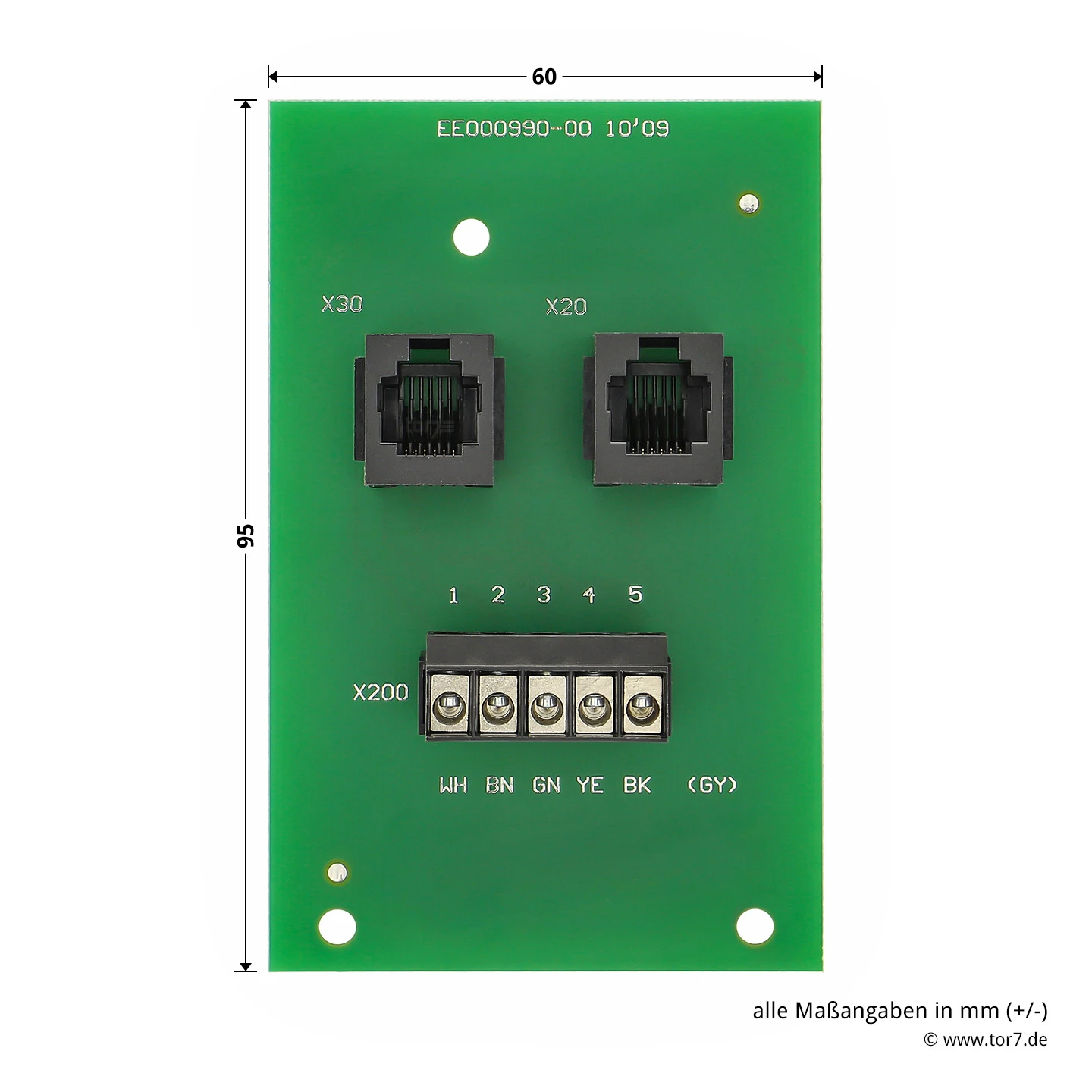

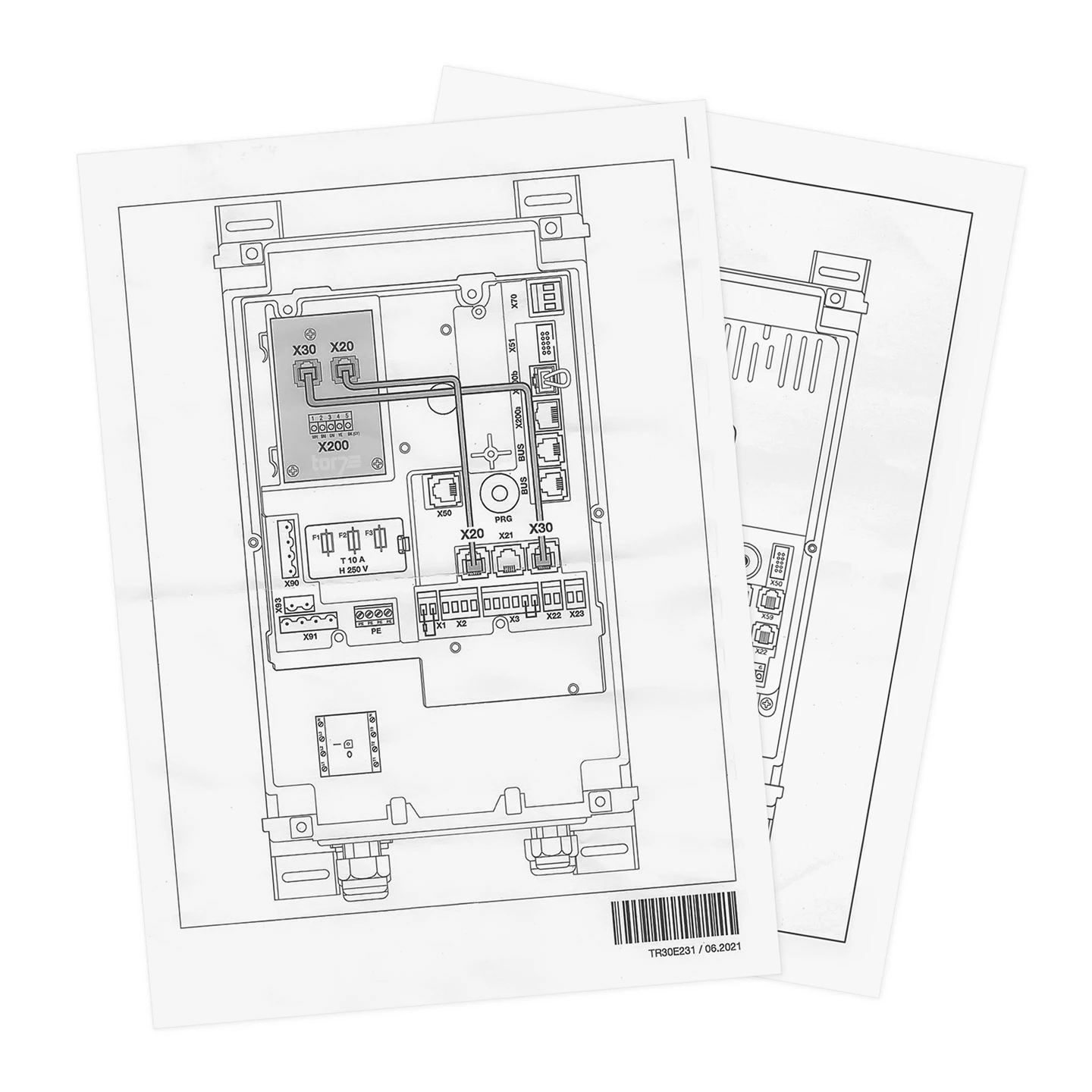

Bei der Steuerung des Torantriebs STA 400 sind die Steckplätze X20 und X30 für den Anschluss der Anschlusseinheit SKS Schließkantensicherung vorgesehen. An diese wird über zwei Systemkabel die hier erhältliche Adapterplatine SKS eingesteckt. Die Schließkantensicherung wird wiederum an der auf dieser Platine vorhandenen 5-poligen X200-Steckerleiste angeschlossen. Somit ist der Anschluss dieser Sicherheitseinrichtung nur mit einer Adapterplatine möglich. Geht die Platine kaputt, so fällt im Regelfall auch die daran angeschlossene Schließkantensicherung aus.

Damit bei einem Defekt der Platine nicht die gesamte Sicherheitseinrichtung getauscht werden muss, wird die Adapterplatine SKS auch als einzelnes Ersatzteil angeboten. Allgemein wird für Hörmann Torantriebe empfohlen, nur solche Ersatzteile zu verwenden, die entweder vom Hersteller selbst hergestellt oder zumindest von diesem autorisiert wurden. Eine Adapterplatine von einem Dritthersteller könnte zwar die gleichen Anschlüsse vorweisen, muss aber nicht zwangläufig genauso wie bei Hörmann geschaltet sein. Somit würde sie auch nicht richtig zwischen Schließkantensicherung und Antrieb vermitteln. Mit Original-Ersatzteilen von Hörmann wird dagegen die Funktionalität des Antriebs STA 400 voll wiederhergestellt, da es sich in der Regel um baugleiche Teile handelt.

Hinweis: Bitte beachten Sie, dass die hier angebotene Adapterplatine SKS speziell für den Anschluss an Schiebetorantrieben STA 400 vorgesehen ist. Sie ist hingegen nicht für andere Schiebetorantriebe, etwa den Modellen STA 60, STA 90, STA 180, STA 220 oder LineaMatic, geeignet.

EAN: 4042533633504
