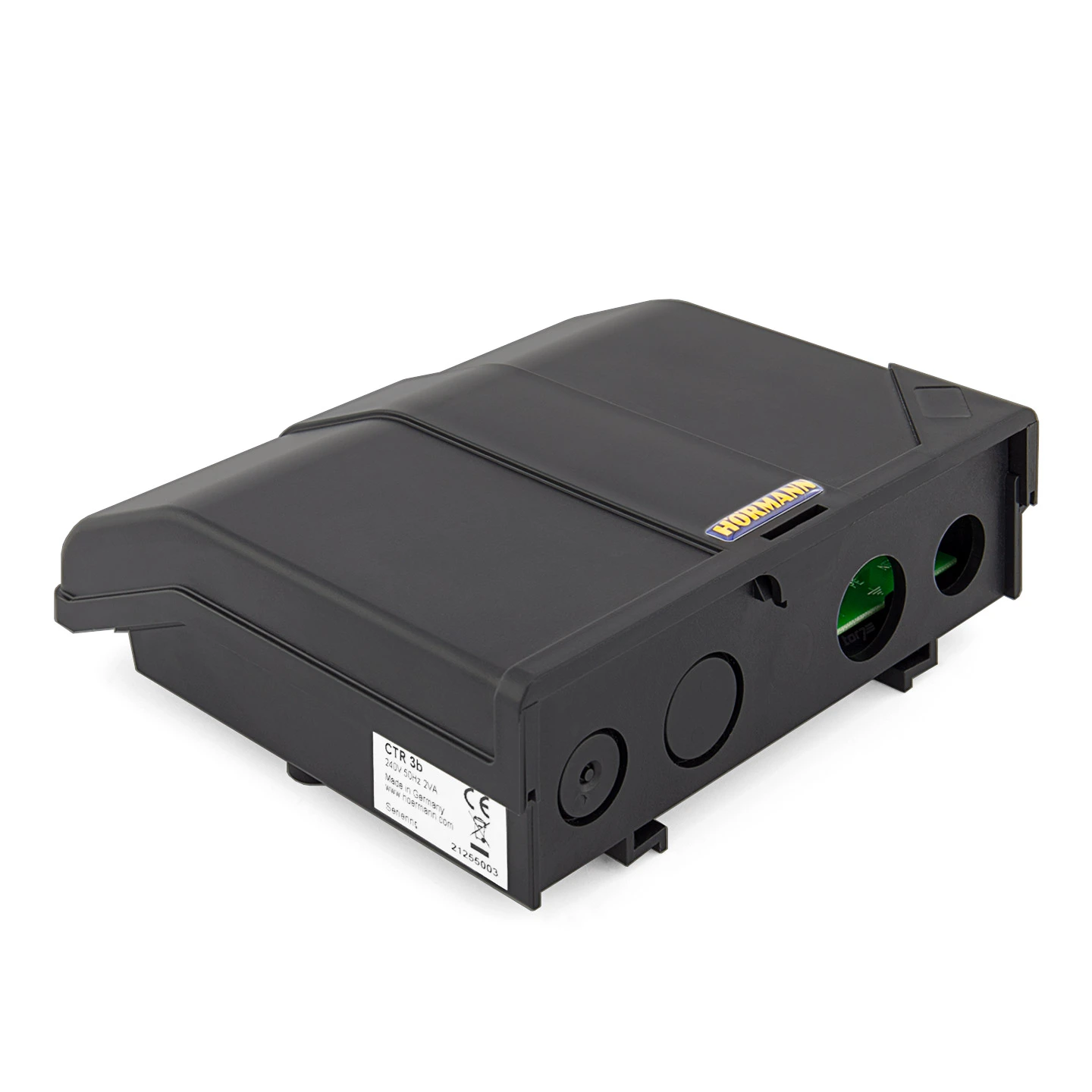

Hörmann Auswerteeinheit Für Codetaster CTR 3b Und CTV 3

Beschreibung zu Hörmann Auswerteeinheit für Codetaster CTR 3b und CTV 3

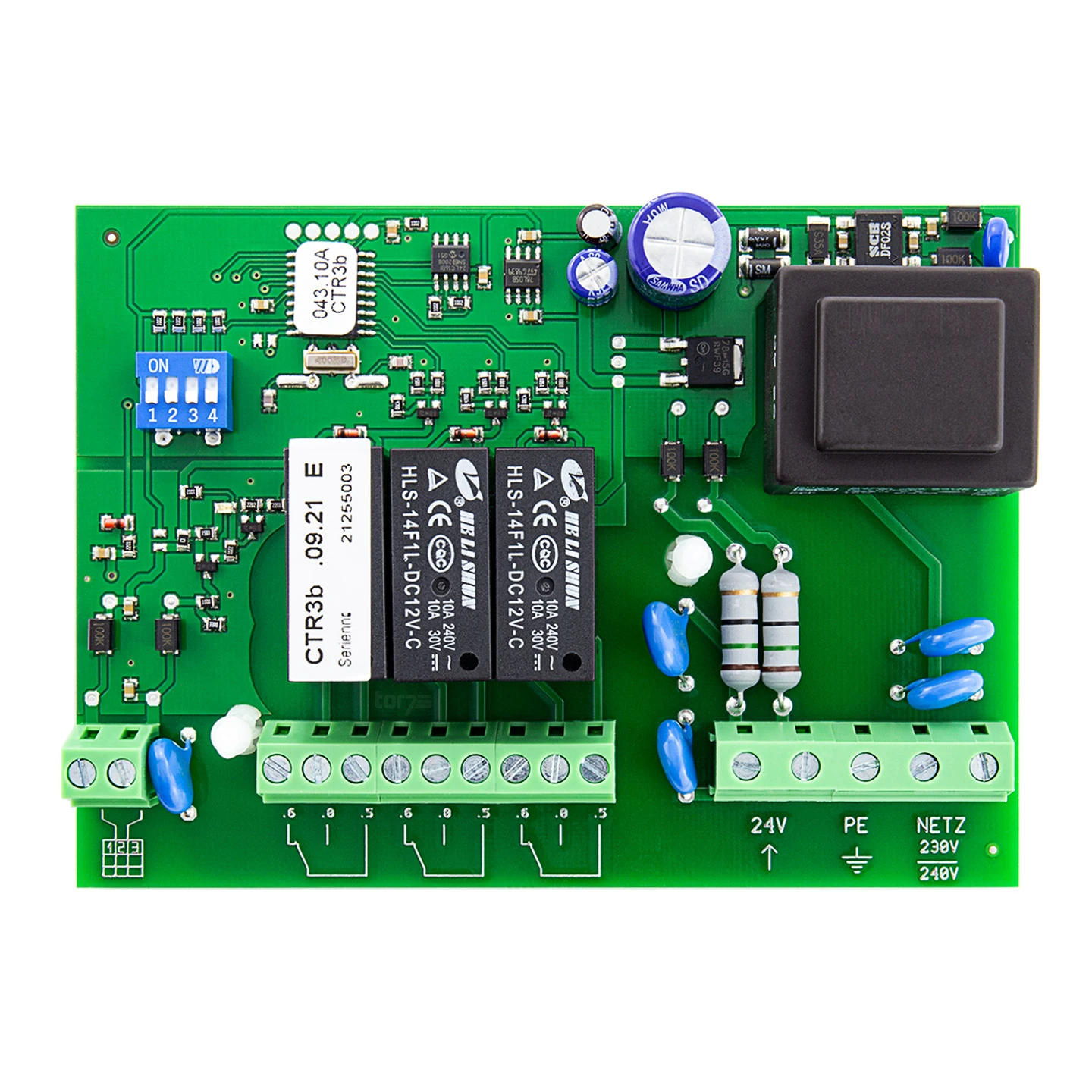

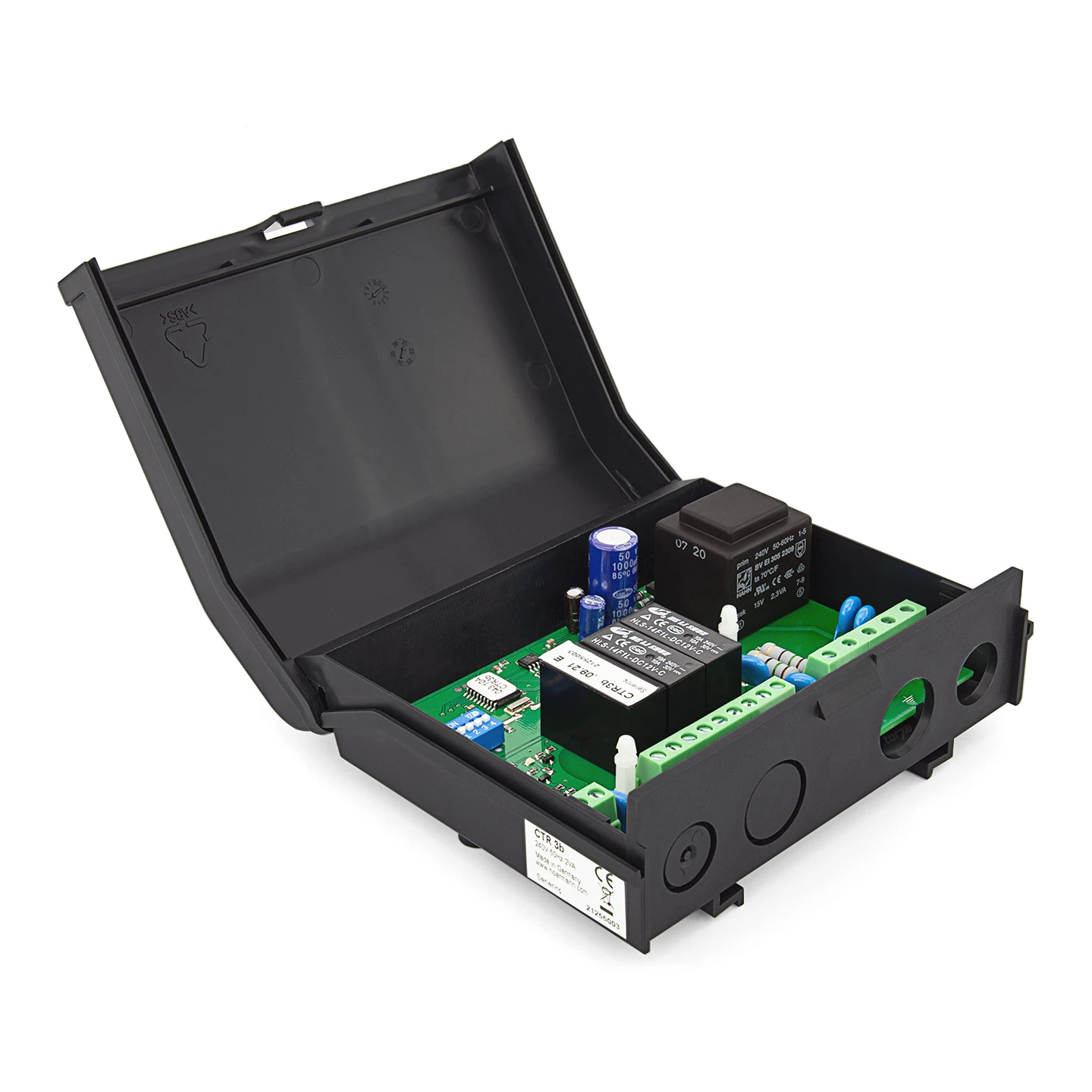

Sollte die Hörmann Auswerteeinheit für Ihren Codetaster CTR 3b und CTV 3 einen Defekt haben, kommt dieses Ersatzteil zum Einsatz. Es dient als Steuergerät am Hörmann Codetaster CTR 3b und am Hörmann Codetaster CTV 3. Hier erfolgt der Anschluss der zu steuernden Garagentorantriebe, Einfahrtstorantriebe, Fremdantriebe, elektrischen Türschlösser, Lichtanlagen oder der Klingel mittels der Anschlussleitung ASL in der Ausführung ASL 2, ASL 10 oder ASL 50 (auf Anfrage erhältlich). Die Stromversorgung der Auswerteeinheit kann mit 24 V ebenfalls über eine ASL erfolgen. Bei einem 230 V Anschluss kann man eine Hörmann Anschlussleitung ZL 1 mit Eurostecker oder aber die Hörmann Anschlussleitung ZLE 1 mit Schukostecker verwenden. Dieses Steuergerät enthält neben einer Platine 4 Schalter für die Funktionsauswahl und 3 Relais für die Impulssteuerung.

Technische Daten

• 3 Relaisausgänge
• für 2 Tore oder Türen (auch für Fremdantriebe geeignet)
• für 3-Minuten-Licht oder Klingel
• richtungsbezogene Fahrbefehle am SupraMatic 1 möglich
• Impulssteuerung
• ohne Zuleitung
• Anschlussspannung: wahlweise 230 V AC oder 24 V AC/DC
• bei 230 V AC Anschlussleitung ZL 1 oder ZLE 1 verwenden
• bei 24 V AC/DC und für die Impulsgabe an den Antrieb Hörmann Anschlussleitung ASL 2, ASL 10 oder ASL 50 verwenden
• Schaltleistung max.: 30 V DC / 2,5 A (ohmsche Last), 230 V AC / 500 W (ohmsche Last)
• Temperaturbereich: -20 °C bis +60 °C

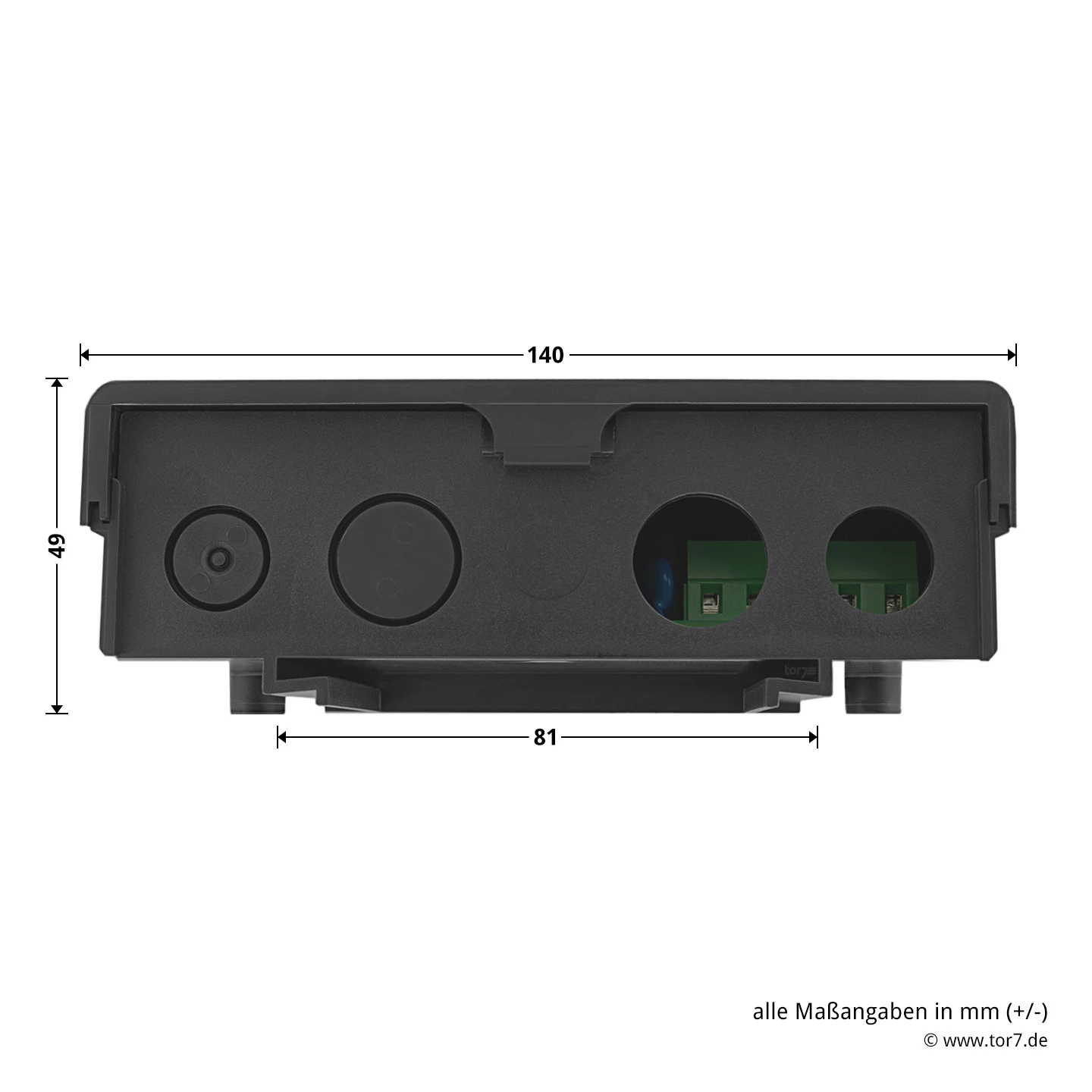

• Maße Auswerteeinheit (B x H x T): 140 x 130 x 50 mm

Montiert werden sollte die Auswerteeinheit im geschützten und trockenen Innenbereich. Von hier aus erfolgt die Steuerung von 2 Antrieben, elektrischen Türöffnern und einem 3-Minuten-Licht oder einer Klingel. Die Berechtigung dafür wird über die Eingabe eines vorprogrammierten Zahlencodes an einer angeschlossenen Hörmann Eingabeeinheit beleuchtet, für Codetaster CTR 1b und CTR 3b oder einer Hörmann Eingabeeinheit für Codetaster CTV 1 und CTV 3 vergeben.

EAN: 4042533303001
