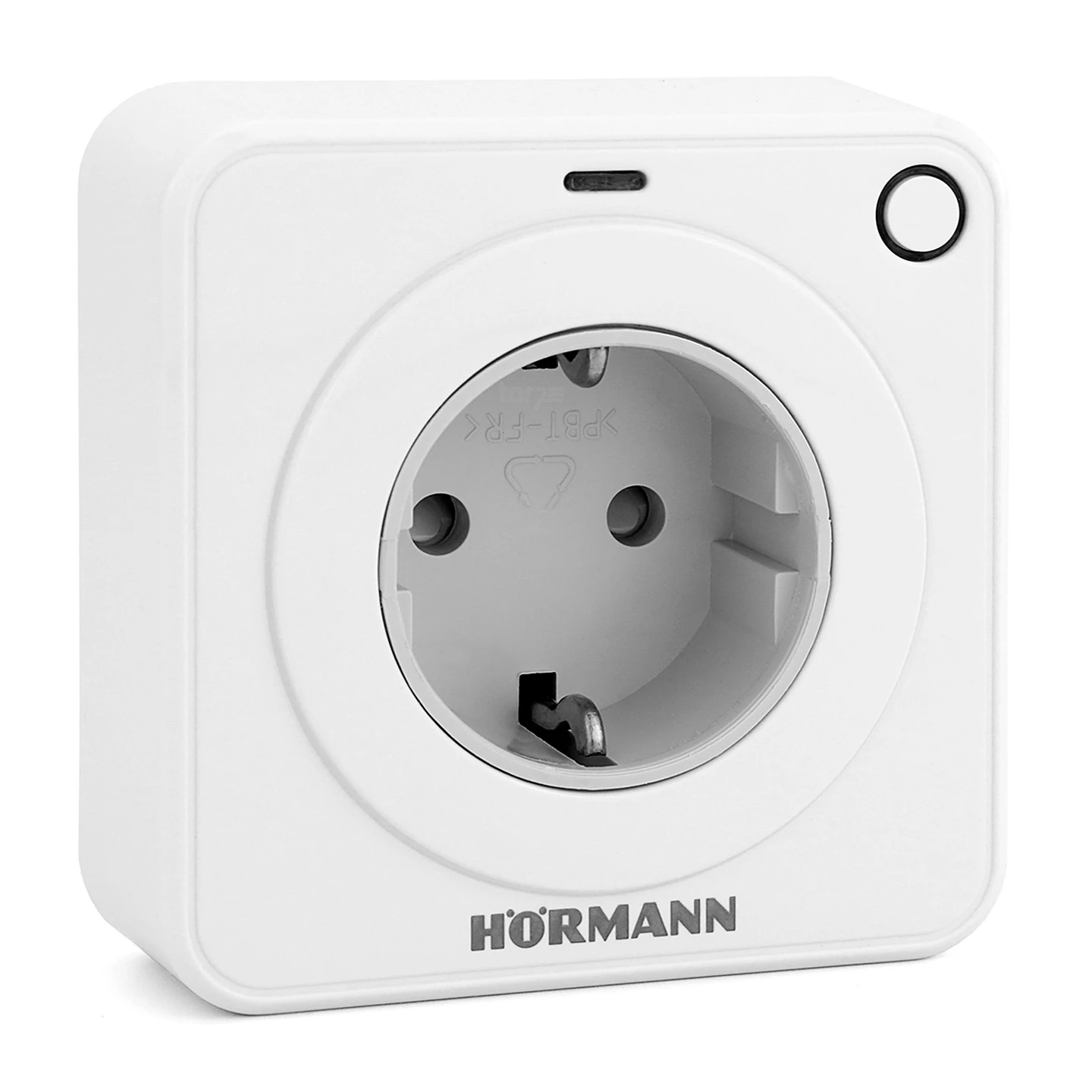

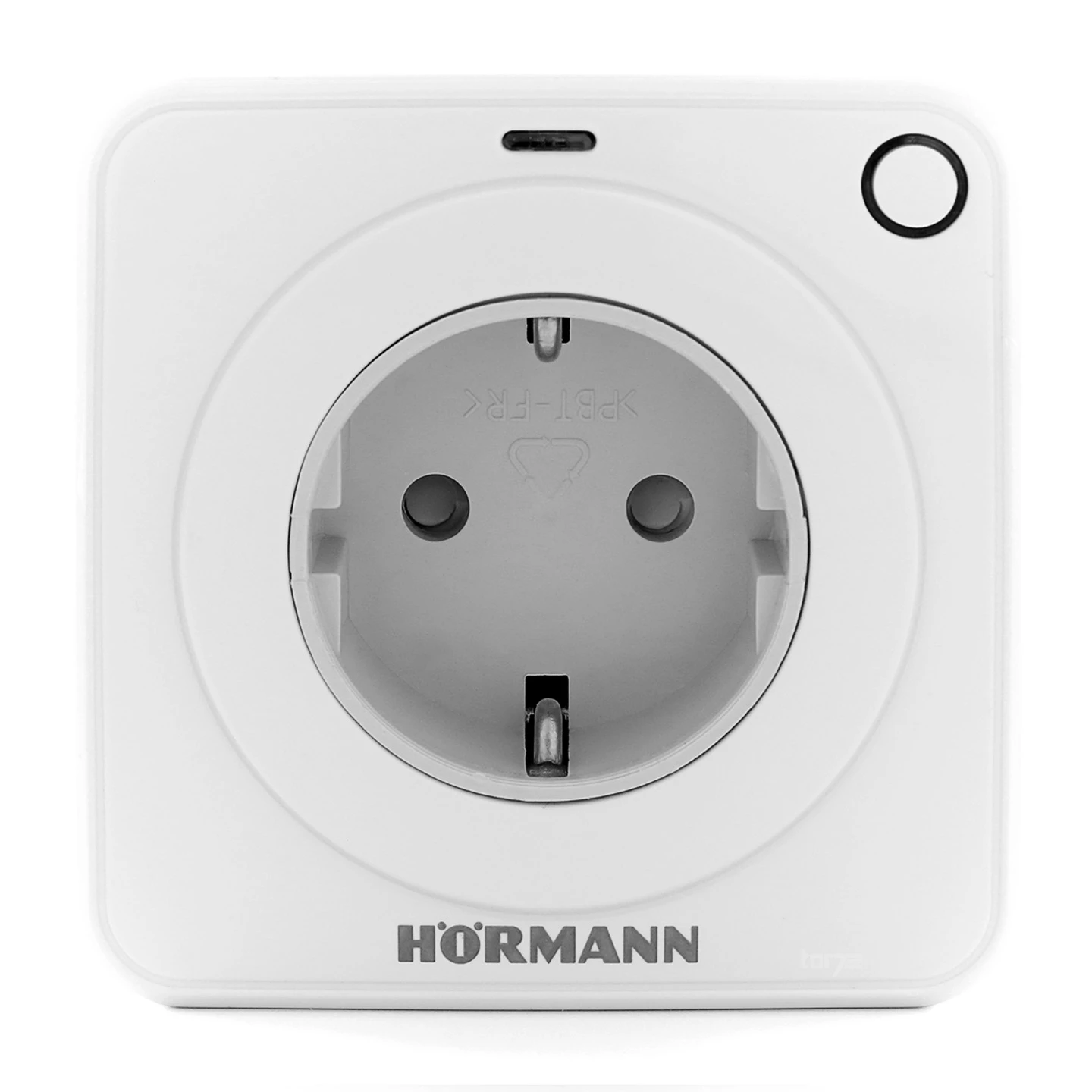

Hörmann Funk-Empfänger-Steckdose FES 1-1, BiSecur

Beschreibung zu Hörmann Funk-Empfänger-Steckdose FES 1-1, BiSecur

Speziell für Torantriebe ist die Funk-Steckdose FES 1-1 868 MHz BiSecur (868-BS) mit einem bidirektionalen Empfänger zum Ansteuern (Impuls, Ein und Aus) ausgestattet. Sie kann sowohl für Antriebe von Hörmann als auch von anderen Herstellern verwendet werden. Ebenso ist das Ein- und Ausschalten von Licht und weiteren Verbrauchern in Verbindung mit der Relaisschaltung möglich. Die Steckdose besitzt zwei Relaisausgänge (24 V DC und 230 V AC), die manuell oder per Funk geschaltet werden. Insgesamt sind vier Kanäle vorhanden, die sich per Funk anwählen lassen.

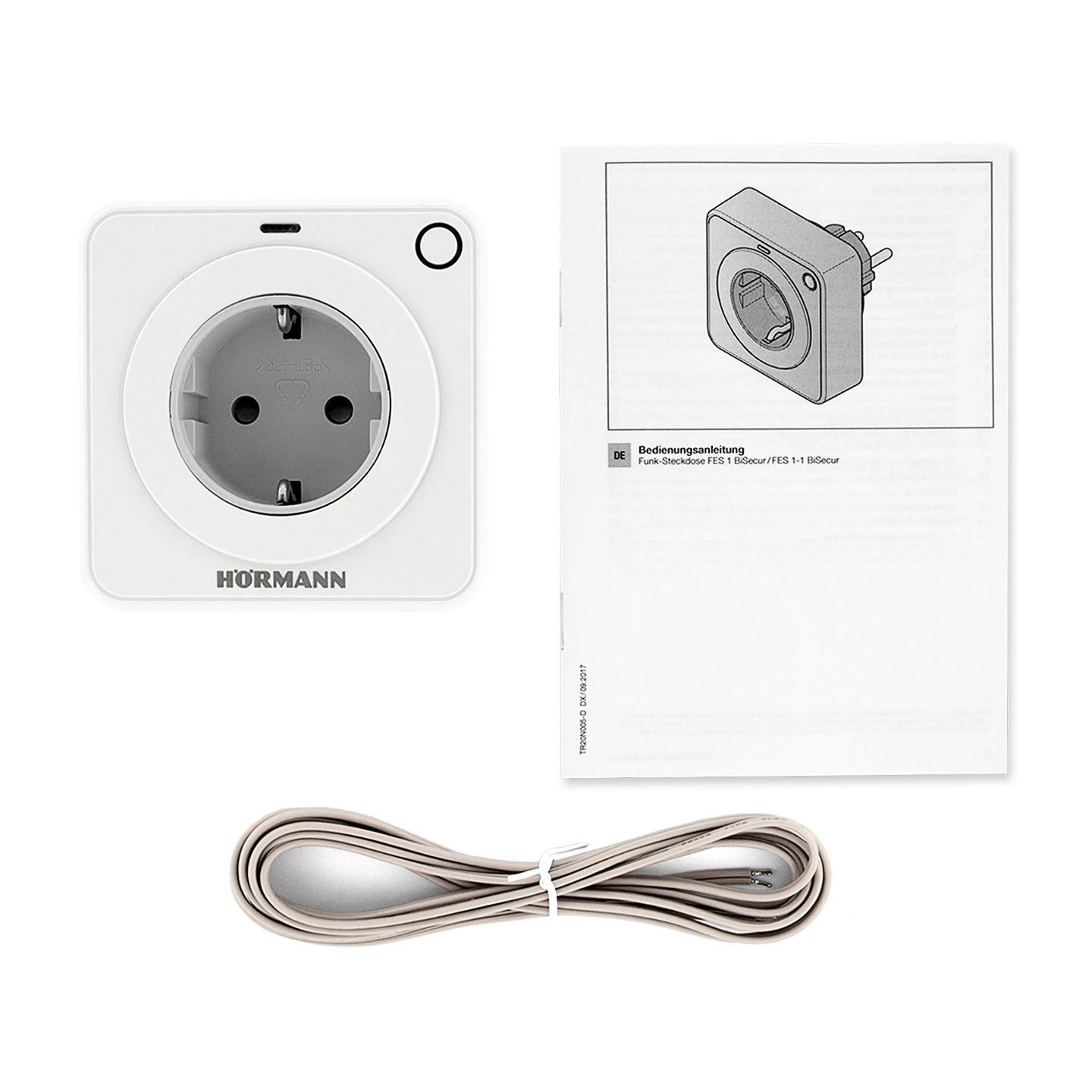

Lieferumfang

• Funk-Empfänger-Steckdose in Reinweiß, RAL 9010
• Anschlussleitung 1 x 2 m
• Bedienungsanleitung

Mit der Steckdose das Tor bedienen

Sobald die Funkcodes an der Steckdose eingelernt worden sind, können Sie mit den ersten drei Kanälen elektrische Verbraucher, wie zum Beispiel eine Lampe, einschalten und ausschalten. Ist das mitgelieferte Anschlusskabel zudem mit einem geeigneten Antrieb verbunden, so kann dieser über den vierten Kanal per Impuls angesteuert werden. Die Leitungslänge darf maximal 30 Meter betragen.

Darüber hinaus kann über einen geeigneten 868-MHz-BiSecur-Sender (HS 5, FIT 5) oder über die BiSecur-App eine Rückmeldung der Schaltfunktion erfolgen. Lösen Sie einen Befehl zur Rückmeldung aus, wird der aktuelle Zustand des Relaisausgangs 1 zurückgemeldet (Ein/Aus). Hier ist zu beachten, dass nur über Kanal 1 eine Rückmeldung möglich ist. Kanal 4, über welchen die Impulssteuerung erfolgen kann, gibt keine Meldung dieser Art.

Hörmann hat die Steckdose für verschiedene Stecker-Varianten hergestellt. Wir bieten Ihnen die Steckdose für den bei uns gängigen Steckertyp F (Schuko-Stecker) an. Die Funksteckdose FES 1-1 868-BS sollte nur in trockenen Räumen verwendet werden, da die Schutzart ausschließlich für diese Umgebung ausgelegt ist.

Mit der Bedientaste an der Funksteckdose kann die Stromversorgung für angeschlossene Geräte direkt eingeschaltet oder ausgeschaltet werden.

Funktionen der Empfänger-Steckdose FES 1-1 868-BS:

• Kanal 1: Ein und Aus (immer im Wechsel An, Aus, An …)
• Kanal 2: Ein
• Kanal 3: Aus
• Kanal 4: Impuls für Torantriebe (auch Fremdantriebe), hier ohne Statusrückmeldung
• Statusrückmeldung nur Kanal 1 (Relais 1)

Auf Grund ihrer Bauweise und Ausstattung ist die Funk-Empfängersteckdose FES 1-1 868-BS perfekt geeignet für die Umstellung eines Fremdantriebes auf die Hörmann-Technik bzw. auch für die Umrüstung älterer Antriebe auf die BiSecur-Technologie.

Technische Daten

• Frequenz: 868,3 MHz
• Verschlüsselung: BiSecur
• Schutzart: IP 20, nur für trockene Räume
• Temperaturbereich: -20 °C bis +35 °C
• Betriebsspannung: 100 – 240 V AC
• Funkstandard: BiSecur
• 2 Relaisausgänge: 24 V und 230 V
• Schaltleistung Steckdose:
  • 2500 W / 250 V ohmsche Last
  • 500 W / 250 V induktive Last
• Schaltleistung Impulsausgang: potentialfreier Schließerkontakt, max. 24 V / max. 110 mA
• Impuls für Torantriebe (0,5 s), ohne Statusrückmeldung des Antriebs

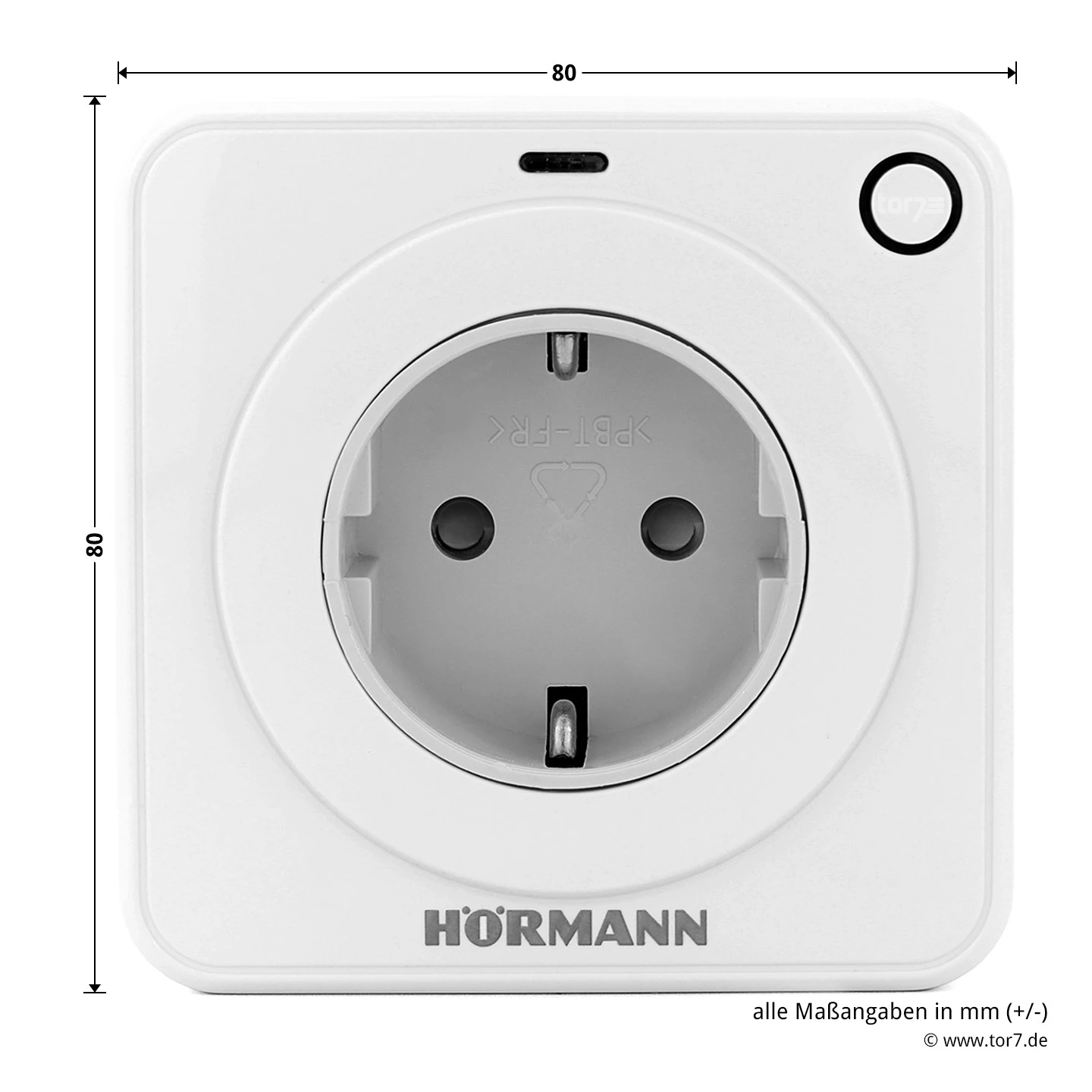

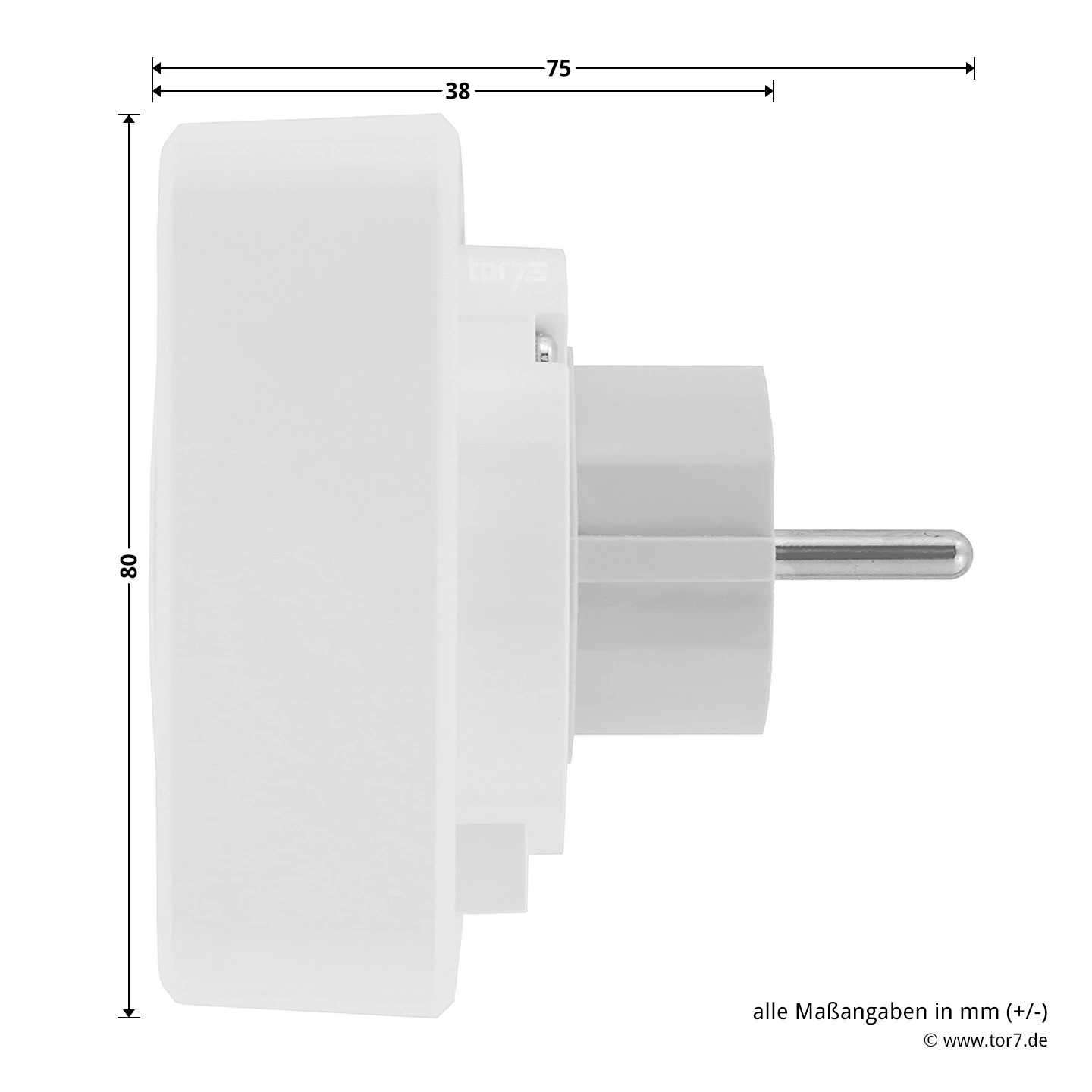

• Maße (B x H x T): 80 x 80 x 67 mm (ohne Pole)
• Steckertyp F (Schuko-Stecker)
• Taste mit grüner LED für manuelles Ein- und Ausschalten
• mit Anschlussleitung 2 m, 2-adrig, verlängerbar bis max. 30 m

In der Kategorie Hörmann Zubehör finden Sie sämtliches Hörmann Zubehör für eine bequeme Steuerung und Bedienung von Garagentorantrieben vor. Wir bieten Ihnen eine große Auswahl an Empfängern, Handsendern bis hin zum Gateway an. Werfen Sie einen Blick in diese umfassende Kategorie, es lohnt sich!

EAN: 4005954331312
